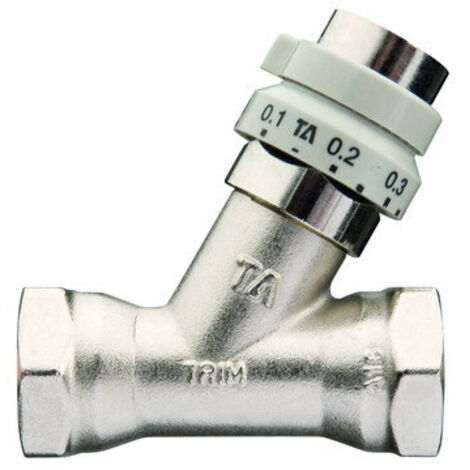

STK Absperr- und Regelventil für Sammler, DN20

IMI TA Heizkreisregulierventil STK, PN 16, DN 20, Innengewinde 3/4", Kvs 4,5m3/h, Ametal-C, vernickelt

Das IMI TA Heizkreisregulierventil STK ist ein präzises Ventil für den Einsatz in Heiz-, Kühl- und Warmwasserzirkulationsanlagen. Es zeichnet sich durch seine robuste Bauweise aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C und eine vernickelte Oberfläche aus. Mit einem Nenndurchmesser von DN 20 (3/4 Zoll) und einem Kvs-Wert von 4,5 m³/h ermöglicht es eine zuverlässige Regulierung des Volumenstroms.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Heizkreisregulierventil STK von IMI TA ist aus hochwertigem, korrosionsbeständigem und entzinkungsfreiem AMETAL-C gefertigt. Gehäuse, Ventilkegel und Spindel bestehen aus diesem widerstandsfähigen Material. Die Oberfläche des Ventils ist vernickelt, was zusätzlichen Schutz bietet. Eine präzise Skala ist direkt in das Kegelventil integriert, was eine genaue Einstellung ermöglicht. Die Sitzdichtung des Kegels ist mit einem O-Ring aus Nitril ausgestattet, der für eine zuverlässige Abdichtung sorgt.

Für welche Anwendungen ist das Heizkreisregulierventil geeignet?

Das IMI TA Heizkreisregulierventil STK eignet sich ideal für den Einsatz in Heiz- und Kühlanlagen sowie in der Warmwasserzirkulation. Es ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und hält einem Nenndruck von PN 16 stand. Die Konstruktion ermöglicht eine Handbedienung und erfordert für die Installation kein Spezialwerkzeug. Das Ventil kann zudem mit einer Klemmringkupplung an glatte Rohre angeschlossen werden, wobei die Kupplung separat erhältlich ist.

Welche technischen Spezifikationen bietet das Ventil?

Das Heizkreisregulierventil STK verfügt über einen Nenndurchmesser von DN 20, was einem 3/4 Zoll Innengewinde entspricht. Der Kvs-Wert beträgt 4,5 m³/h, was eine effiziente Durchflussregulierung ermöglicht. Die Anschlüsse sind als konische Innengewinde BSPT-Rc (ISO 7-1 / EN 10226-1) ausgeführt. Ein integrierter Standanzeiger bietet eine visuelle Kontrolle der Ventilstellung.

Technische Daten

• Nenndruck: PN 16
• Nenndurchmesser: DN 20 (3/4 Zoll)
• Kvs-Wert: 4,5 m³/h
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: AMETAL-C
• Oberflächenschutz: vernickelt
• Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Sitzdichtung: Kegel mit O-Ring aus Nitril
• Geeignet für Handbedienung: ja
• Mit Standanzeiger: ja

Das IMI TA Heizkreisregulierventil STK bietet eine zuverlässige und präzise Lösung für die Regulierung von Heiz- und Kühlkreisläufen sowie Warmwasserzirkulationen. Seine robuste Bauweise aus AMETAL-C und die vernickelte Oberfläche sorgen für Langlebigkeit und Korrosionsbeständigkeit. Mit einem Kvs-Wert von 4,5 m³/h und einem Nenndruck von PN 16 ist es eine leistungsstarke Komponente für diverse Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 50007720
• Oberflächenschutz: vernickelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 20
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: nein
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4,5
• Mit Standanzeiger: ja
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: 3/4 Zoll (20)
• Oberflächenschutz: vernickelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 20
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: nein
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4,5
• Mit Standanzeiger: ja
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: 3/4 Zoll (20)
