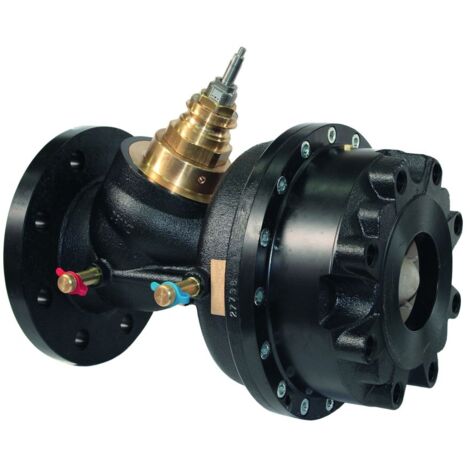

IMI TA Hochleistungsregelventil KTM 512 PN16 DN 100, qmax. 41,2m³/h, Normal Flow

IMI TA Hochleistungsregelventil KTM 512, DN 100 Nenndruck PN 16, qmax. 41,2m3/h, Normal Flow

Das IMI TA Hochleistungsregelventil KTM 512, DN 100, ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung für anspruchsvolle Anwendungen. Es ist ausgelegt für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen sowie zur präzisen Regelung von Fernheizungen und Kälteanlagen. Mit einem Nenndruck von PN 16 und einem maximalen Volumenstrom von 41,2 m³/h bietet es eine zuverlässige Lösung für die Durchflusssteuerung.

Wie ist das KTM 512 konstruiert und welche Materialien werden verwendet?

Das kompakte Hochleistungsregelventil KTM 512 von IMI TA verfügt über einen druckstabilisierten Regelkegel, der eine zuverlässige Funktion auch unter hohen Differenzdrücken und Temperaturen sicherstellt. Der Korrosionsschutz wird durch ein elektrophoretisch beschichtetes Sphärogussgehäuse gemäß EN-GJS-400 ermöglicht. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21.

Welche Regelungsmerkmale und Betriebsgrenzen bietet das Ventil?

Der Ventilkegel des KTM 512 weist eine gleichprozentige Charakteristik auf, die ideal für eine stetige Regelung ist. Das Ventil ist für einen maximalen Differenzdruck von 1600 kPa (16 bar) und einen minimalen Differenzdruck von 40 kPa ausgelegt. Die Betriebstemperatur liegt im Bereich von -10 °C bis +120 °C. Die Druckkompensation erfolgt mechanisch. Das Ventil kann mit Adaptern für die gängigsten Stellantriebe ausgestattet werden, wobei der Höchsthub des Stellantriebs zu überprüfen ist, um den maximal erreichbaren Durchfluss sicherzustellen.

Wie sind Anschluss und Messmöglichkeit ausgeführt?

Das Ventil ist mit Flanschanschlüssen gemäß EN-1092-2:1997, Typ 21, ausgeführt. Zusätzlich ist ein Messnippel vorhanden, der eine messtechnische Erfassung ermöglicht.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Maximaler Volumenstrom (qmax): 41,2 m³/h
• Maximaler Differenzdruck: 1600 kPa (16 bar)
• Minimaler Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Klappencharakteristik: gleichprozentig
• Hublänge: 20 mm
• Werkstoff Gehäuse: Gusseisen GGG 40 (EN-GJS-400-15)
• Mit Messnippel: ja

Das IMI TA Hochleistungsregelventil KTM 512 in DN 100 und PN 16 bietet eine robuste und präzise Lösung für die Durchflussregelung in anspruchsvollen Heizungs- und Kühlanlagen. Mit einem maximalen Volumenstrom von 41,2 m³/h und der Fähigkeit, hohe Differenzdrücke bis 1600 kPa (16 bar) sowie Temperaturen von -10 °C bis +120 °C zu bewältigen, stellt es eine zuverlässige Komponente für effiziente Anlagensysteme dar.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52791590
• Ausführung: Membran
• Bauhöhe: 375
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 350
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 41,2
• Arbeitslänge: 350
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 40
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 100
