Allgemeine Beschreibung

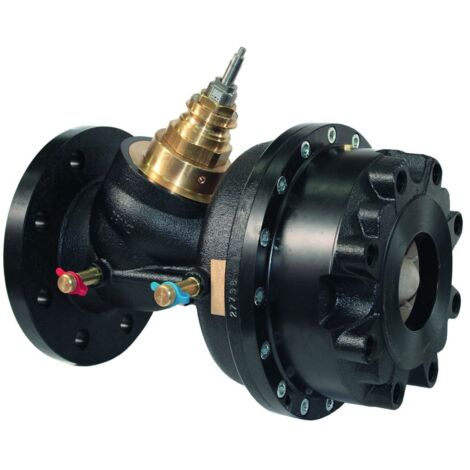

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung, das für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert wurde. Es eignet sich hervorragend zur Regelung von Fernheizungen und Kälteanlagen. Das kompakte Design und der druckstabilisierte Regelkegel gewährleisten eine zuverlässige Leistung.Technische daten
- Nenndruck: PN 16
- Nenndurchmesser: DN 125
- Maximaler Durchfluss (qmax): 54,9 m³/h
- Maximaler Differenzdruck: 1600 kPa (16 bar)
- Minimaler Differenzdruck: 40 kPa
- Betriebstemperatur: -10 °C bis +120 °C
- Bauhöhe: 375 mm
- Länge: 400 mm
- Hublänge: 20 mm
- Material des Gehäuses: Gusseisen (GGG 40)
- Membrane und Dichtungen: EPDM
- Ventilkegel: EPDM oder Edelstahl
- Flansche gemäß EN-1092-2:1997, Typ 21
Kompatibilität und Zubehör
Das Regelventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden. Der Höchsthub des Stellantriebs sollte überprüft werden, um sicherzustellen, dass der maximale Durchfluss erreicht wird.Weitere Informationen
- Korrosionsschutz durch elektrophoretisch beschichtetes Sphärogussgehäuse
- Geeignet für Glykol
- Geeignet für Flüssigkeiten: nein
- Art der Druckkompensation: mechanisch
- Klappencharakteristik: gleichprozentig
- Mit Messnippel: ja
