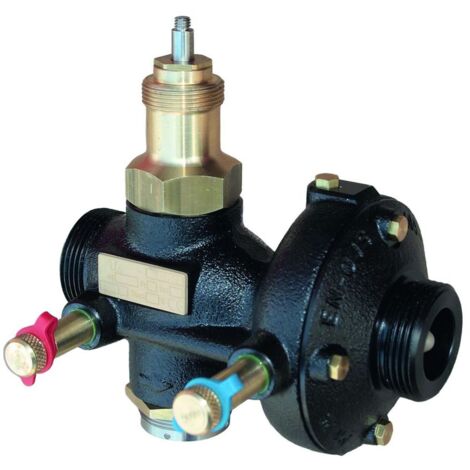

IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 15/20, G 1, qmax. 1,0m3/h, Normal Flow

IMI TA Hochleistungsregelventil KTM 512, DN 15/20 Nenndruck PN 25, G 1", qmax. 1,0m3/h, Normal Flow

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung, das speziell für anspruchsvolle Anwendungen in Anlagen mit hohen Differenzdrücken und Temperaturen entwickelt wurde. Es eignet sich optimal zur präzisen Regelung von Fernheizungen und Kälteanlagen. Dieses Modell ist für die Nennweiten DN 15/20 ausgelegt und bietet einen maximalen Volumenstrom von 1,0 m³/h bei einem Nenndruck von PN 25.

Für welche Anwendungen ist das IMI TA KTM 512 konzipiert?

Das KTM 512 von IMI TA ist für den Einsatz in Systemen vorgesehen, in denen hohe Differenzdrücke und Temperaturen auftreten. Es ermöglicht die präzise Regelung von Fernheizungen und Kälteanlagen. Ein druckstabilisierter Regelkegel und eine gleichprozentige Charakteristik unterstützen die stetige Regelung. Die mechanische Druckkompensation sorgt für eine stabile Funktion auch bei schwankenden Druckverhältnissen.

Welche Materialien ermöglichen die Langlebigkeit des Ventils?

Der Korrosionsschutz des Ventils wird durch ein elektrophoretisch beschichtetes Sphärogussgehäuse (EN-GJS-400) sichergestellt. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Diese Materialwahl trägt zur Robustheit und Langlebigkeit des Ventils bei.

Welche Anschlussmöglichkeiten und Kompatibilitäten bietet das Regelventil?

Das Ventil verfügt über ein Außengewinde G 1 gemäß ISO 228 und ist mit Messnippeln ausgestattet. Die Flansche sind nach EN-1092-2:1997, Typ 16 ausgeführt. Das KTM 512 kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe kombiniert werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen, um den maximal erreichbaren Durchfluss sicherzustellen. Der Höchsthub des Regelventils beträgt 20 mm.

Technische Daten

• Nennweite: DN 15/20
• Nenndruck: PN 25
• Max. Volumenstrom (qmax): 1,0 m³/h
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Höchsthub Regelventil: 20 mm
• Gehäusematerial: Elektrophoretisch beschichtetes Sphäroguss EN-GJS-400
• Anschluss: Außengewinde G 1 (ISO 228)
• Klappencharakteristik: gleichprozentig
• Geeignet für Glykol: ja

Das IMI TA Hochleistungsregelventil KTM 512 bietet eine präzise und zuverlässige Durchflussregelung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Bauweise, dem Nenndruck von PN 25 und einem maximalen Volumenstrom von 1,0 m³/h ist es eine effiziente Lösung für Anwendungen, die hohe Differenzdrücke und Temperaturen erfordern. Die Möglichkeit zur Adaption an verschiedene Stellantriebe erhöht die Flexibilität im Einsatz.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52796020
• Ausführung: Membran
• Bauhöhe: 143
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 110
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 1,0
• Arbeitslänge: 110
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 40
• Klappencharakteristik: gleichprozentig
• Mediumtemperatur (Dauerbetrieb): -10 - 120
