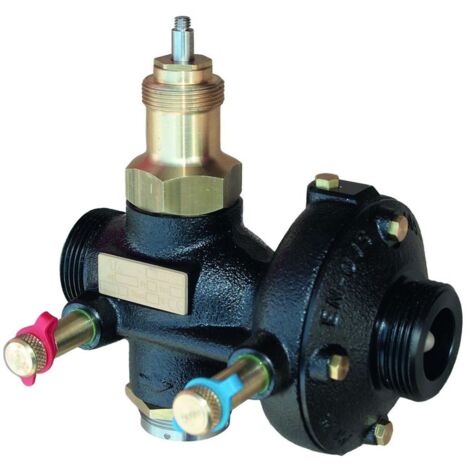

IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 40/50, G 2, qmax. 9,5m3/h, Normal Flow

IMI TA Hochleistungsregelventil KTM 512, DN 40/50 Nenndruck PN 25, G 2", qmax. 9,5m3/h, Normal Flow

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung. Es ist für Nennweiten DN 40/50 und einen Nenndruck von PN 25 ausgelegt und erreicht einen maximalen Volumenstrom von 9,5 m³/h. Dieses Ventil ist optimal für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen sowie zur Regelung von Fernheizungen und Kälteanlagen geeignet.

Wie funktioniert das KTM 512 als druckbalanziertes Regelventil?

Das KTM 512 ist ein kompaktes Hochleistungsregelventil, das durch einen druckstabilisierten Regelkegel und eine mechanische Druckkompensation eine zuverlässige Funktion unter wechselnden Anlagenbedingungen sicherstellt. Die integrierte Durchflussbegrenzung ermöglicht eine präzise Steuerung. Es weist eine für stetige Regelung ideal geeignete Charakteristik auf.

Welche Materialien und Anschlüsse werden verwendet?

Der Korrosionsschutz des Ventils wird durch ein elektrophoretisch beschichtetes Sphärogussgehäuse (EN-GJS-400) sichergestellt. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Der Anschluss erfolgt über Flansche gemäß EN-1092-2:1997, Typ 16. Das Ventil verfügt über ein Außengewinde G 2 und ist mit einem Messnippel ausgestattet. Es kann mit Adaptern für gängige Stellantriebe versehen werden, wobei der Höchsthub des Stellantriebs zu prüfen ist.

Technische Daten

• Nennweite: DN 40/50
• Nenndruck: PN 25
• Max. Volumenstrom (qmax.): 9,5 m³/h
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Höchsthub des Regelventils: 20 mm
• Werkstoffgüte Gehäuse: Gusseisen GGG 40 (GJS-400-15)
• Klappencharakteristik: gleichprozentig
• Geeignet für Glykol: ja

Das IMI TA Hochleistungsregelventil KTM 512 bietet eine zuverlässige Lösung für die präzise Regelung in Heiz- und Kühlsystemen. Seine robuste Bauweise mit Sphärogussgehäuse und die Fähigkeit, hohe Differenzdrücke bis 16 bar und Temperaturen von -10 °C bis +120 °C zu bewältigen, machen es zu einer leistungsstarken Komponente. Mit einem maximalen Volumenstrom von 9,5 m³/h und der Eignung für Glykol ist es vielseitig einsetzbar.

Lieferumfang

• 1x IMI TA Hochleistungsregelventil KTM 512
• 1x Messnippel

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52796040
• Ausführung: Membran
• Bauhöhe: 160
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 190
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 9,5
• Arbeitslänge: 190
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 40
• Klappencharakteristik: gleichprozentig
• Mediumtemperatur (Dauerbetrieb): -10 - 120
