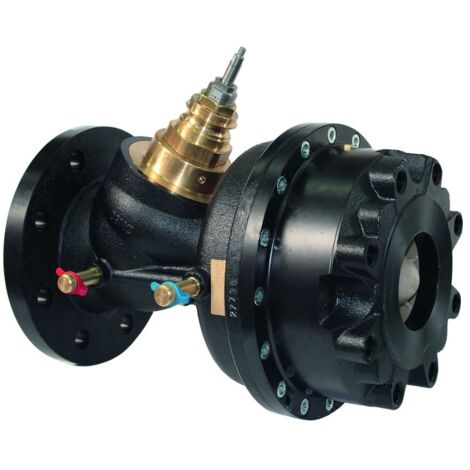

IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 65, qmax. 21,6m3/h, Normal Flow

Name: IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 65, qmax. 21,6m3/h, Normal Flow
Brand: IMI HYDRONIC ENGINEERING
SKU: 52791865
Price: 3954.2 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

IMI TA Hochleistungsregelventil KTM 512, DN 65 Nenndruck PN 25, qmax. 21,6m3/h, Normal Flow

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung, das für anspruchsvolle Anwendungen in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert wurde. Es eignet sich optimal zur präzisen Regelung von Fernheizungen und Kälteanlagen. Dieses kompakte Ventil arbeitet mit einem druckstabilisierten Regelkegel und weist eine für stetige Regelung ideal geeignete Charakteristik auf.

Welche Vorteile bietet das druckbalanzierte Design?

Das IMI TA KTM 512 überzeugt durch sein druckbalanziertes Design mit einem druckstabilisierten Regelkegel. Diese Konstruktion ermöglicht einen zuverlässigen Betrieb auch unter hohen Differenzdrücken und bei schwankenden Temperaturen. Die integrierte Durchflussbegrenzung sorgt für eine präzise Steuerung des Mediums und trägt zur Effizienz der Anlage bei. Die Ventilkegelcharakteristik ist ideal für eine stetige Regelung.

Aus welchen Materialien besteht das Ventil und wie ist es konstruiert?

Für einen robusten Korrosionsschutz sorgt das elektrophoretisch beschichtete Sphärogussgehäuse EN-GJS-400, auch bekannt als Gusseisen GGG 40 (GJS-400-15). Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21 und sind auch für Gegenflansche PN 16 geeignet. Ein Messnippel ist vorhanden.

Was ist bei der Kombination mit Stellantrieben zu beachten?

Das Regelventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen. Im Falle eines geringeren Hubes des Antriebes als der des Ventils wird der maximal erreichbare Durchfluss nicht vollständig erreicht. Der Höchsthub des Regelventils beträgt 20 mm, was eine präzise Anpassung an die Systemanforderungen ermöglicht.

Technische Daten

Nenndurchmesser: DN 65
Nenndruck: PN 25
Max. Volumenstrom (qmax): 21,6 m³/h
Max. Differenzdruck: 1600 kPa (16 bar)
Min. Differenzdruck: 40 kPa
Betriebstemperatur: -10 °C bis +120 °C
Hublänge: 20 mm
Werkstoff Gehäuse: Gusseisen GGG 40 (EN-GJS-400-15)
Mit Messnippel: ja
Geeignet für Glykol: ja

Das IMI TA Hochleistungsregelventil KTM 512 bietet als druckbalanciertes Regelventil eine robuste und präzise Lösung für die effiziente Steuerung von Medien in anspruchsvollen Heizungs- und Kühlsystemen. Mit einem Nenndurchmesser von DN 65, einer Druckstufe von PN 25 und einem maximalen Volumenstrom von 21,6 m³/h stellt es eine zuverlässige Komponente für die Anlagensteuerung dar, die auch hohe Differenzdrücke von bis zu 16 bar und Betriebstemperaturen von -10 °C bis +120 °C bewältigt.

Produktspezifikation

Hersteller-Warengruppe: TA Regulator Produkte
Hersteller-Produktgruppe: IMI TA
Hersteller-Artikelnummer: 52791865
Ausführung: Membran
Bauhöhe: 285
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Länge: 290
Werkstoff des Gehäuses: Gusseisen
Mit Füll- und Entleerungshahn: nein
Geeignet für Glykol: ja
Max. Differenzdruck: 1600
Volumenstrom: 0 - 21,6
Arbeitslänge: 290
Geeignet für Flüssigkeiten: nein
Art der Druckkompensation: mechanisch
Druckstufe Artikel: PN 25
Min. Druckunterschied: 40
Klappencharakteristik: gleichprozentig
Voreinstellung Volumenstrom: ohne Schlagdämpfer
Hublänge: 20
Mit Messnippel: ja
Anschlüsse: Flansch
Mediumtemperatur (Dauerbetrieb): -10 - 120
Nenndurchmesser: DN 65
Ausführung: Membran
Bauhöhe: 285
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Länge: 290
Werkstoff des Gehäuses: Gusseisen
Mit Füll- und Entleerungshahn: nein
Geeignet für Glykol: ja
Max. Differenzdruck: 1600
Volumenstrom: 0 - 21,6
Arbeitslänge: 290
Geeignet für Flüssigkeiten: nein
Art der Druckkompensation: mechanisch
Druckstufe Artikel: PN 25
Min. Druckunterschied: 40
Klappencharakteristik: gleichprozentig
Voreinstellung Volumenstrom: ohne Schlagdämpfer
Hublänge: 20
Mit Messnippel: ja
Anschlüsse: Flansch
Mediumtemperatur (Dauerbetrieb): -10 - 120
Nenndurchmesser: DN 65

Eigenschaften

Marke
IMI HYDRONIC ENGINEERING
Länge
29 cm
Breite
6.5 cm
Höhe
250 mm
Durchmesser
65 mm
