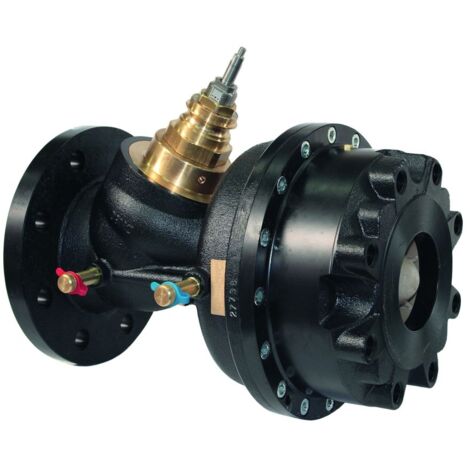

IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 80, qmax. 22,7m3/h, Normal Flow

Name: IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 80, qmax. 22,7m3/h, Normal Flow
Brand: IMI HYDRONIC ENGINEERING
SKU: 52791880
Price: 4168.1 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

IMI TA Hochleistungsregelventil KTM 512, DN 80 Nenndruck PN 25, qmax. 22,7m3/h, Normal Flow

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung, ausgelegt für einen Nenndurchmesser von DN 80 und einen Nenndruck von PN 25. Mit einem maximalen Volumenstrom von 22,7 m³/h (Normal Flow) ist es optimal für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen sowie zur Regelung von Fernheizungen und Kälteanlagen geeignet.

Welche Eigenschaften zeichnen das IMI TA Hochleistungsregelventil KTM 512 aus?

Das kompakte Hochleistungsregelventil KTM 512 von IMI TA verfügt über einen druckstabilisierten Regelkegel, der eine für stetige Regelung ideal geeignete, gleichprozentige Charakteristik aufweist. Der Korrosionsschutz wird durch ein elektrophoretisch beschichtetes Sphärogussgehäuse aus Gusseisen GGG 40 (EN-GJS-400-15) sichergestellt. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel aus EPDM oder Edelstahl gefertigt ist. Die Anschlüsse erfolgen als Flansch gemäß EN-1092-2:1997, Typ 21 und sind auch passend für Gegenflansche PN 16. Ein Messnippel ist integriert.

Für welche Anwendungen ist das Regelventil geeignet?

Das IMI TA Hochleistungsregelventil KTM 512 ist speziell für den Einsatz in Systemen konzipiert, in denen hohe Differenzdrücke und Temperaturen auftreten. Es findet Anwendung in der Regelung von Fernheizungen und Kälteanlagen. Die Eignung für Glykol erweitert die Einsatzmöglichkeiten in verschiedenen Heiz- und Kühlsystemen.

Welche technischen Details sind bei der Installation und im Betrieb zu beachten?

Das Regelventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen, da ein geringerer Hub als der des Ventils den maximal erreichbaren Durchfluss beeinflusst. Der Höchsthub des Regelventils beträgt 20 mm. Die Druckkompensation ist mechanisch ausgeführt. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

Nenndurchmesser: DN 80
Nenndruck: PN 25
Maximaler Volumenstrom (qmax): 22,7 m³/h
Maximaler Differenzdruck: 1600 kPa (16 bar)
Minimaler Differenzdruck: 40 kPa
Betriebstemperatur: -10 °C bis +120 °C
Gehäusewerkstoff: Gusseisen GGG 40 (EN-GJS-400-15)
Anschlüsse: Flansch
Hublänge: 20 mm
Bauhöhe: 285
Länge: 310
Klappencharakteristik: gleichprozentig
Druckkompensation: mechanisch

Das IMI TA Hochleistungsregelventil KTM 512 bietet als druckbalanziertes Hochleistungsregelventil mit Durchflussbegrenzung eine stetige Regelcharakteristik für anspruchsvolle Aufgaben in Heiz- und Kühlsystemen. Mit einem Nenndurchmesser von DN 80, einem Nenndruck von PN 25 und einem maximalen Volumenstrom von 22,7 m³/h ist es für hohe Differenzdrücke und einen breiten Temperaturbereich von -10 °C bis +120 °C ausgelegt. Die robuste Bauweise und die präzise Regelcharakteristik machen es zu einer effizienten Komponente in modernen Anlagen.

Produktspezifikation

Hersteller-Warengruppe: TA Regulator Produkte
Hersteller-Produktgruppe: IMI TA
Hersteller-Artikelnummer: 52791880
Ausführung: Membran
Bauhöhe: 285
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Länge: 310
Werkstoff des Gehäuses: Gusseisen
Mit Füll- und Entleerungshahn: nein
Geeignet für Glykol: ja
Max. Differenzdruck: 1600
Volumenstrom: 0 - 22,7
Arbeitslänge: 310
Geeignet für Flüssigkeiten: nein
Art der Druckkompensation: mechanisch
Druckstufe Artikel: PN 25
Min. Druckunterschied: 40
Klappencharakteristik: gleichprozentig
Voreinstellung Volumenstrom: ohne Schlagdämpfer
Hublänge: 20
Mit Messnippel: ja
Anschlüsse: Flansch
Mediumtemperatur (Dauerbetrieb): -10 - 120
Nenndurchmesser: DN 80
Ausführung: Membran
Bauhöhe: 285
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Länge: 310
Werkstoff des Gehäuses: Gusseisen
Mit Füll- und Entleerungshahn: nein
Geeignet für Glykol: ja
Max. Differenzdruck: 1600
Volumenstrom: 0 - 22,7
Arbeitslänge: 310
Geeignet für Flüssigkeiten: nein
Art der Druckkompensation: mechanisch
Druckstufe Artikel: PN 25
Min. Druckunterschied: 40
Klappencharakteristik: gleichprozentig
Voreinstellung Volumenstrom: ohne Schlagdämpfer
Hublänge: 20
Mit Messnippel: ja
Anschlüsse: Flansch
Mediumtemperatur (Dauerbetrieb): -10 - 120
Nenndurchmesser: DN 80

Eigenschaften

Marke
IMI HYDRONIC ENGINEERING
Länge
31 cm
Breite
8 cm
Höhe
250 mm
Gewicht
23 kg
