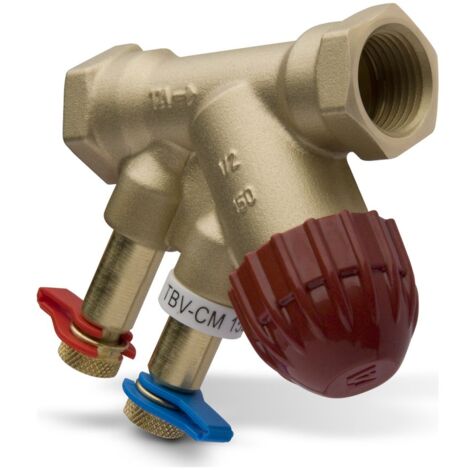

IMI Heimeier TA Kompaktregelventil TBV-CM PN 16, DN 20, G 3/4, Kvs 2m3/h, Normal Flow

IMI TA Kompaktregelventil TBV-CM, Nenndruck PN16, DN 20, Innengewinde G 3/4", Kvs 2m3/h, Normal Flow

Das IMI TA Kompaktregelventil TBV-CM ist ein stetiges Zonenregelventil, das speziell für den Einsatz in Heizungs- und Kältesystemen entwickelt wurde. Es bietet eine exakte und stabile Regelung sowie eine präzise Einregulierung über die gesamte Ventillebensdauer. Mit einem Nenndruck von PN 16, einer Nennweite von DN 20 und einem Kvs-Wert von 2,0 m3/h ist es für einen normalen Durchfluss ausgelegt. Die Verwendung einer entzinkungsbeständigen Legierung minimiert das Risiko von Korrosion und trägt zur Langlebigkeit bei.

Wie unterstützt das TBV-CM eine präzise Regelung?

Das IMI TA Kompaktregelventil TBV-CM arbeitet als stetiges Zonenregelventil und ermöglicht eine exakte und stabile Regelung in Heizungs- und Kältesystemen. Es zeichnet sich durch eine präzise Einregulierung über die gesamte Ventillebensdauer aus. Die Kennlinien-Charakteristik ist gleichprozentig, und der Leckverlust des Kvs-Wertes ist mit 0 angegeben. Ein Durchflussmesspunkt ist vorhanden, jedoch ist keine automatische Durchflussregelung integriert.

Welche Materialien sorgen für Langlebigkeit und Korrosionsbeständigkeit?

Für eine hohe Beständigkeit und minimiertes Korrosionsrisiko sind Ventilgehäuse und Nippel des IMI TA Kompaktregelventils TBV-CM aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt, was der Werkstoffgüte Messing, entzinkungsbeständig (DZR) entspricht. Die Spindel besteht aus mit PTFE beschichtetem AMETAL. Der Ventileinsatz setzt sich aus AMETAL und Polyphenylsulphid zusammen, während der Ventilkegel aus PPS besteht. Eine O-Ring-Spindeldichtung aus EPDM und eine Rückstellfeder aus rostfreiem Stahl ergänzen die hochwertige Materialauswahl.

Für welche Anwendungen ist das Ventil geeignet und wie wird es angeschlossen?

Das IMI TA Kompaktregelventil TBV-CM ist für den Einsatz in Heizungs- und Kältesystemen konzipiert und für einen normalen Durchfluss ausgelegt. Es verfügt über ein Innengewinde G 3/4 und kann an glatte Rohre mittels einer Klemmringkupplung KOMBI angeschlossen werden. Die Betriebstemperatur liegt in einem breiten Bereich von -20 °C bis +120 °C, was eine flexible Anwendung in verschiedenen Umgebungen ermöglicht. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndruck: PN 16
• Nennweite: DN 20
• Innengewinde: G 3/4
• Kvs-Wert: 2,0 m3/h
• Mediumtemperatur (Dauerbetrieb): -20 °C bis +120 °C
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Min. Druckunterschied: 3
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: gleichprozentig

Das IMI TA Kompaktregelventil TBV-CM bietet eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kältesystemen. Mit seiner robusten Bauweise aus entzinkungsbeständigem Messing und einer Betriebstemperatur von -20 °C bis +120 °C ist es für anspruchsvolle Anwendungen geeignet. Der Nenndruck von PN 16 und der Kvs-Wert von 2,0 m3/h unterstreichen die Leistungsfähigkeit dieses Ventils, das eine stabile und effiziente Systemsteuerung ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52144120
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 57
• Hublänge: 4,3
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 2
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 57
• Hublänge: 4,3
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 2
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: gleichprozentig
