Allgemeine Beschreibung

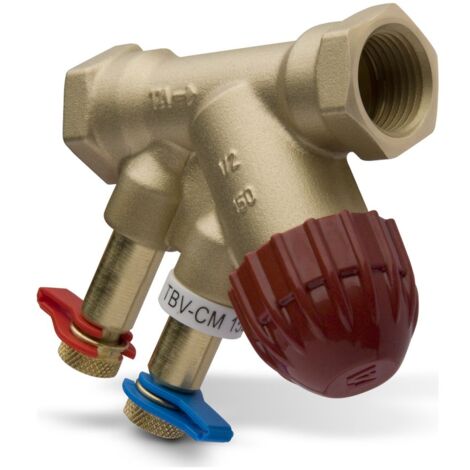

Das IMI TA Kompaktregelventil TBV-CM ist ein stetiges Zonenregelventil, das speziell für Heizungs- und Kältesysteme entwickelt wurde. Es bietet eine exakte und stabile Regelung sowie eine präzise Einregulierung über die gesamte Lebensdauer des Ventils. Die Verwendung der korrosionsbeständigen Legierung AMETAL minimiert das Risiko von Korrosion.Technische daten
- Typ: Kompaktregelventil TBV-CM
- Nenndruck: PN 16
- Nennweite: DN 25
- Gewinde: G 1
- Kvs-Wert: 4,0 m³/h
- Betriebstemperatur: -20 °C bis +120 °C
- Höhe Achse: 64 mm
- Hublänge: 4,3 mm
- Druckunterschied: 3
- Leckverlust des Kvs-Wertes: 0
- Kennlinien-Charakteristik: gleichprozentig
Kompatibilität und Zubehör
- Kann an glatte Rohre mit der Klemmringkupplung KOMBI angeschlossen werden
Weitere Informationen
- Ventilgehäuse und Nippel aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C
- Spindel aus tefloniertem AMETAL
- Ventileinsatz aus AMETAL und Polyphenylsulphid, Ventilkegel aus PPS
- Spindeldichtung: O-Ring aus EPDM
- Rückstellfeder aus rostfreiem Stahl
- Oberflächenschutz: unbehandelt
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Bronze
- Mit Durchflussmesspunkt: ja
- Automatische Durchflussregelung: nein
