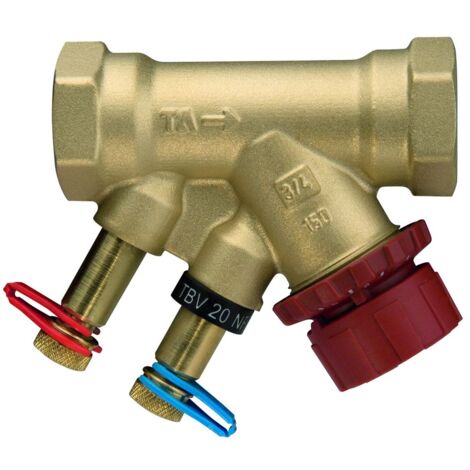

IMI Heimeier TA Kompaktregulierventil TBV PN 16, DN 20, G 3/4, Kvs 3,4m3/h, Normal Flow

IMI TA Kompaktregulierventil TBV, Nenndruck PN16, DN 20, Innengewinde G 3/4", Kvs 3,4m3/h, Normal Flow

Das IMI TA Kompaktregulierventil TBV ist ein stetiges Zonenregelventil, das für Heizungs- und Kältesysteme konzipiert wurde. Es ermöglicht eine exakte hydraulische Einregulierung und eine stabile Regelung. Ausgestattet mit Messnippeln, einem Nenndruck von PN 16 und einer Nennweite von DN 20, bietet das Ventil ein Innengewinde G 3/4 und einen Kvs-Wert von 3,4 m³/h für normalen Durchfluss.

Wie wird eine präzise Einregulierung erreicht?

Das TBV Kompaktregulierventil von IMI TA ist als stetiges Zonenregelventil für Heizungs- und Kältesysteme konzipiert. Es ermöglicht eine exakte hydraulische Einregulierung und unterstützt eine stabile Regelung sowie eine präzise Anpassung des Durchflusses. Die integrierten Messnippel tragen zur gezielten Einstellung bei. Die Kennlinien-Charakteristik ist linear, und ein Durchflussmesspunkt ist vorhanden. Eine automatische Durchflussregelung ist nicht vorgesehen.

Welche Materialien ermöglichen Langlebigkeit?

Das Ventilgehäuse und die Nippel bestehen aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus AMETAL mit PTFE-Beschichtung gefertigt. Der Ventileinsatz besteht aus AMETAL und Polyphenylsulphid, der Ventilkegel aus PPS. Die Spindeldichtung ist ein O-Ring aus EPDM, und die Rückstellfeder besteht aus rostfreiem Stahl.

Welche technischen Eigenschaften sind relevant?

Das Kompaktregulierventil TBV ist für einen Nenndruck von PN 16 ausgelegt und verfügt über eine Nennweite von DN 20. Es besitzt ein Innengewinde G 3/4 und erreicht einen Kvs-Wert von 3,4 m³/h bei normalem Durchfluss. Der Betriebstemperaturbereich erstreckt sich von -20 °C bis +120 °C. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndruck: PN 16
• Nennweite (DN): DN 20
• Innengewinde: G 3/4
• Kvs-Wert: 3,4 m³/h
• Betriebstemperatur: -20 °C bis +120 °C
• Höhe Achse: 62
• Min. Druckunterschied: 3
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: linear
• Mit Durchflussmesspunkt: ja
• Werkstoff des Gehäuses: Bronze
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)

Das IMI TA Kompaktregulierventil TBV bietet eine zuverlässige Lösung für die präzise hydraulische Einregulierung in Heizungs- und Kältesystemen. Mit einem Nenndruck von PN 16, einer Nennweite von DN 20, einem Innengewinde G 3/4 und einem Kvs-Wert von 3,4 m³/h ist es für den Temperaturbereich von -20 °C bis +120 °C ausgelegt. Die Verwendung hochwertiger, korrosionsbeständiger Materialien und die einfache Installation unterstreichen die Funktionalität und Langlebigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52138120
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Durchflussmesspunkt: ja
• Automatische Durchflussregelung: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 3
• Höhe Achse: 62
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 3,4
• Leckverlust des Kvs-Wertes: 0
• Kennlinien-Charakteristik: linear
