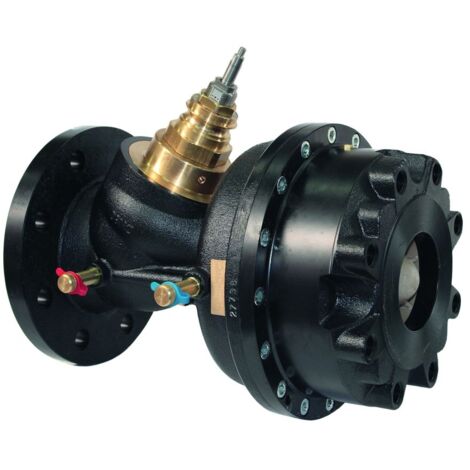

IMI TA KTM 512 Druckbalanciertes Regelventil mit Durchflussregulierung u. begr., Temperaturregelung DN 125, High Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 125, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, High Flow

Das IMI TA KTM 512 ist ein druckbalanciertes Regelventil mit Durchflussregulierung und -begrenzung sowie begr. Temperaturregelung. Dieses Hochleistungsregelventil ist für den Nenndurchmesser DN 125 und einen Nenndruck von PN 25 ausgelegt. Es eignet sich optimal für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen, wie sie typischerweise in Fernheizungen und Kälteanlagen vorkommen.

Welche Vorteile bietet das IMI TA KTM 512?

Das IMI TA KTM 512 ist ein kompaktes Hochleistungsregelventil, das sich durch einen druckstabilisierten Regelkegel auszeichnet. Dies ermöglicht eine präzise und stetige Regelung, selbst unter anspruchsvollen Bedingungen mit hohen Differenzdrücken und Temperaturen. Es ist vielseitig einsetzbar, beispielsweise zur Regelung von Fernheizungen und Kälteanlagen.

Wie ist das Regelventil konstruiert?

Das Gehäuse des Regelventils besteht aus elektrophoretisch beschichtetem Sphäroguss EN-GJS-400, was einen effektiven Korrosionsschutz sicherstellt. Membrane und Dichtungen sind aus EPDM gefertigt. Der Ventilkegel ist wahlweise aus EPDM oder Edelstahl erhältlich und weist eine für stetige Regelung ideal geeignete Charakteristik auf. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21. Ein Messnippel ist vorhanden.

Welche technischen Spezifikationen sind relevant?

Das Regelventil ist für einen maximalen Differenzdruck von 1600 kPa (16 bar) und einen minimalen Differenzdruck von 40 kPa ausgelegt. Die Betriebstemperatur liegt im Dauerbetrieb zwischen -10 °C und +120 °C. Der maximale Volumenstrom (qmax) beträgt 66,8 m³/h. Die Hublänge des Regelventils beträgt 20 mm.

Ist das Regelventil anpassbar?

Das IMI TA KTM 512 kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen. Im Falle eines geringeren Hubes des Antriebs als der des Ventils, wird der maximal erreichbare Durchfluss nicht erreicht.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Volumenstrom (qmax): 66,8 m³/h
• Hublänge: 20 mm
• Bauhöhe: 356 mm
• Länge: 400 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400

Das IMI TA KTM 512 Regelventil bietet eine robuste und präzise Lösung für anspruchsvolle Anwendungen in Heiz- und Kühlsystemen. Mit einem Nenndurchmesser von DN 125, einem Nenndruck von PN 25 und einem maximalen Differenzdruck von 1600 kPa ermöglicht es eine zuverlässige Regelung über einen weiten Betriebstemperaturbereich von -10 °C bis +120 °C. Die hochwertige Materialauswahl und die durchdachte Konstruktion tragen zur Langlebigkeit und Funktionalität des Ventils bei.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52791991
• Ausführung: Membran
• Bauhöhe: 356
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 400
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 66,8
• Arbeitslänge: 400
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 80
• Klappencharakteristik: gleichprozentig
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 125
