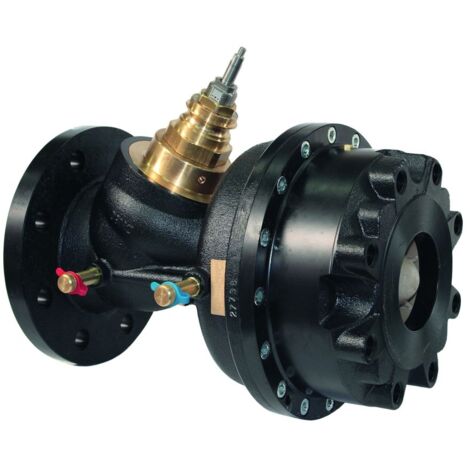

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 65, High Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 65, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, High Flow

Das IMI TA Druckbalancierte Regelventil KTM 512, DN 65, ist ein Hochleistungsregelventil mit Durchflussregulierung und begrenzter Temperaturregelung. Es ist für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert und eignet sich optimal zur Regelung von Fernheizungen und Kälteanlagen. Das Ventil ist für einen Nenndruck von PN 25 ausgelegt und bietet eine gleichprozentige Klappencharakteristik.

Wie funktioniert das druckbalanzierte Regelventil KTM 512?

Das KTM 512 ist als druckbalanziertes Regelventil ausgeführt und verfügt über einen druckstabilisierten Regelkegel, der für eine stetige Regelung ideal geeignet ist. Eine mechanische Druckkompensation sorgt für eine stabile Regelung auch bei hohen Differenzdrücken. Die Klappencharakteristik ist gleichprozentig, was eine präzise Steuerung ermöglicht. Die Voreinstellung des Volumenstroms erfolgt ohne Schlagdämpfer.

Welche Einsatzbereiche und Eigenschaften bietet das Ventil?

Dieses kompakte Hochleistungsregelventil ist optimal für den Einsatz in Anlagen, wo hohe Differenzdrücke und Temperaturen auftreten. Es kann ebenfalls zur Regelung von Fernheizungen und Kälteanlagen eingesetzt werden. Die Betriebstemperatur liegt im Dauerbetrieb zwischen -10 °C und +120 °C. Das Ventil ist für einen Nenndruck von PN 25 ausgelegt und kann einen maximalen Differenzdruck von 1600 kPa (16 bar) sowie einen minimalen Differenzdruck von 40 kPa bewältigen. Der maximale Volumenstrom (qmax) beträgt 29,6 m³/h.

Welche Materialien und Anschlüsse werden verwendet?

Der Korrosionsschutz wird durch ein elektrophoretisch beschichtetes Sphärogussgehäuse (EN-GJS-400) sichergestellt. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel aus EPDM oder Edelstahl gefertigt ist. Die Anschlüsse erfolgen über Flansche gemäß EN-1092-2:1997, Typ 21. Ein Messnippel ist integriert. Das Ventil ist zudem für Glykol geeignet.

Hinweise zur Installation und Kompatibilität

Das Regelventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen. Im Falle eines geringeren Hubes des Antriebes als der des Ventils (Höchsthub des Regelventils 20 mm), wird der maximal erreichbare Durchfluss nicht erreicht. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Max. Volumenstrom (qmax): 29,6 m³/h
• Hublänge: 20 mm
• Klappencharakteristik: gleichprozentig
• Art der Druckkompensation: mechanisch
• Werkstoffgüte Gehäuse: Gusseisen GGG 40 (GJS-400-15)

Das IMI TA Druckbalancierte Regelventil KTM 512 bietet eine robuste und präzise Lösung für anspruchsvolle Heiz- und Kühlsysteme. Mit einem Nenndurchmesser von DN 65, einem Nenndruck von PN 25 und einem maximalen Volumenstrom von 29,6 m³/h ist es für hohe Anforderungen ausgelegt. Die breite Betriebstemperatur von -10 °C bis +120 °C und die mechanische Druckkompensation unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52791965
• Ausführung: Membran
• Bauhöhe: 285
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 290
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 29,6
• Arbeitslänge: 290
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 80
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
