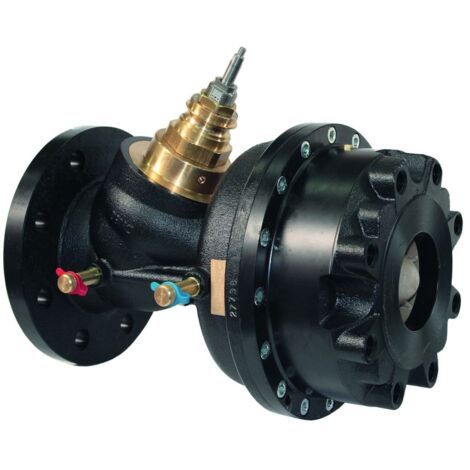

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 65, Low Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 65, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, Low Flow

Das IMI TA Druckbalancierte Regelventil KTM 512, DN 65, ist eine kompakte und leistungsstarke Lösung für anspruchsvolle Anlagen. Es ist speziell für den Einsatz in Systemen mit hohen Differenzdrücken und Temperaturen konzipiert und eignet sich hervorragend zur präzisen Regelung von Fernheizungen und Kälteanlagen. Mit seiner Fähigkeit zur Durchflussregulierung und -begrenzung sowie der Möglichkeit zur Temperaturbegrenzung bei einem Fc20kPa und Low Flow-Eigenschaften, bietet dieses Ventil eine zuverlässige Performance.

Wie unterstützt das KTM 512 eine stabile Regelung?

Das KTM 512 Regelventil von IMI TA verfügt über einen druckstabilisierten Regelkegel, der eine optimale Funktion auch unter hohen Differenzdrücken und Temperaturen sicherstellt. Die für stetige Regelung ideal geeignete Charakteristik des Ventilkegels ermöglicht eine präzise Steuerung in Fernheizungs- und Kälteanlagen. Es kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden, wobei der Höchsthub des Stellantriebs zu überprüfen ist, um den maximal erreichbaren Durchfluss zu ermöglichen.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des IMI TA KTM 512 Regelventils ist aus elektrophoretisch beschichtetem Sphäroguss (EN-GJS-400) gefertigt, was einen effektiven Korrosionsschutz bietet. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21. Das Ventil ist zudem mit Messnippeln ausgestattet und die Druckkompensation ist mechanisch ausgeführt.

Welche Betriebsgrenzen sind für das Regelventil relevant?

Das IMI TA KTM 512 ist für einen Nenndurchmesser von DN 65 ausgelegt und arbeitet mit einem Nenndruck von PN 25. Es bewältigt einen maximalen Differenzdruck von 1600 kPa (16 bar) und einen minimalen Differenzdruck von 40 kPa. Die Betriebstemperatur liegt in einem Bereich von -10 °C bis +120 °C. Der maximale Volumenstrom (qmax) beträgt 15,4 m³/h, bei einer Hublänge von 20 mm. Die Klappencharakteristik ist gleichprozentig und die Voreinstellung des Volumenstroms erfolgt ohne Schlagdämpfer. Das Ventil ist für Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 65
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Nenndruck: PN 25
• Max. Volumenstrom (qmax): 15,4 m³/h
• Hublänge: 20 mm
• Werkstoff Gehäuse: Gusseisen
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Anschlüsse: Flansch
• Klappencharakteristik: gleichprozentig
• Mit Messnippel: ja
• Geeignet für Glykol: ja

Das IMI TA KTM 512 Druckbalanzierte Regelventil mit Durchflussbegrenzung, DN 65, bietet eine robuste und präzise Lösung für die Regelung in Heiz- und Kühlsystemen. Mit einem maximalen Differenzdruck von 1600 kPa (16 bar), einem Nenndruck von PN 25 und einem Volumenstrom von bis zu 15,4 m³/h ist es für anspruchsvolle Anwendungen ausgelegt. Die breite Betriebstemperaturspanne von -10 °C bis +120 °C und die hochwertige Materialauswahl stellen eine lange Lebensdauer und zuverlässige Funktion sicher.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52791765
• Ausführung: Membran
• Bauhöhe: 285
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 290
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 15,4
• Arbeitslänge: 290
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 24
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
