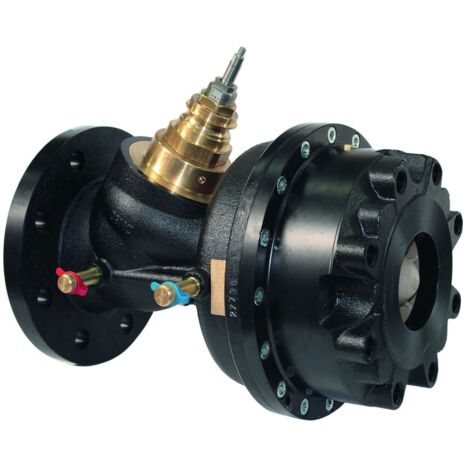

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 80, High Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 80, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, High Flow

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussregulierung und begrenzter Temperaturregelung für den Nenndurchmesser DN 80. Es ist für einen Nenndruck von PN 25 ausgelegt und bietet eine High Flow-Kapazität. Dieses kompakte Hochleistungsregelventil besitzt einen druckstabilisierten Regelkegel und ist optimal für den Einsatz in Anlagen geeignet, wo hohe Differenzdrücke und Temperaturen auftreten. Es kann ebenfalls zur Regelung von Fernheizungen und Kälteanlagen eingesetzt werden.

Wie funktioniert das druckbalanzierte Regelventil KTM 512?

Das KTM 512 von IMI TA arbeitet als druckbalanziertes Regelventil mit Durchflussbegrenzung. Der druckstabilisierte Regelkegel sorgt für eine präzise und stetige Regelung, selbst unter anspruchsvollen Bedingungen mit hohen Differenzdrücken und Temperaturschwankungen. Die Klappencharakteristik ist gleichprozentig, was eine feinfühlige Anpassung des Durchflusses ermöglicht. Die Voreinstellung des Volumenstroms erfolgt ohne Schlagdämpfer, und die Hublänge des Ventils beträgt 20 mm.

Welche Materialien ermöglichen Langlebigkeit und Korrosionsschutz?

Der Korrosionsschutz des Ventils wird durch ein elektrophoretisch beschichtetes Sphärogussgehäuse gemäß EN-GJS-400 sichergestellt. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21, was eine robuste und normgerechte Installation ermöglicht. Das Ventil ist zudem mit einem Messnippel ausgestattet.

Für welche Einsatzbereiche und Bedingungen ist das Ventil geeignet?

Das IMI TA Hochleistungsregelventil KTM 512 ist für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert. Es eignet sich hervorragend zur Regelung von Fernheizungen und Kälteanlagen. Die Betriebstemperatur liegt zwischen -10 °C und +120 °C. Der maximale Differenzdruck beträgt 1600 kPa (16 bar) und der minimale Differenzdruck 40 kPa. Das Ventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden, wobei der Höchsthub des Stellantriebs zu überprüfen ist, um den maximal erreichbaren Durchfluss zu ermöglichen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Volumenstrom (qmax): 32,5 m³/h
• Hublänge: 20 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Anschlüsse: Flansch
• Klappencharakteristik: gleichprozentig

Das IMI TA Hochleistungsregelventil KTM 512 bietet eine robuste und präzise Lösung für die Durchflussregelung in Heiz- und Kühlsystemen. Mit einem Nenndurchmesser von DN 80, einem Nenndruck von PN 25 und einer maximalen Betriebstemperatur von 120 °C ist es für anspruchsvolle Anwendungen in Fernheizungen und Kälteanlagen ausgelegt. Es ermöglicht eine stetige Regelung bei hohen Differenzdrücken und Temperaturen und trägt zur Effizienz der Anlage bei.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52791980
• Ausführung: Membran
• Bauhöhe: 285
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 310
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 32,5
• Arbeitslänge: 310
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 80
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
