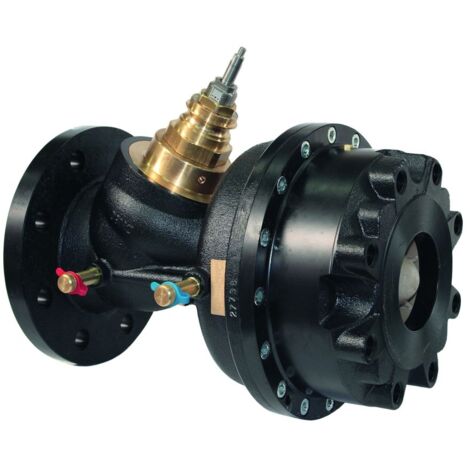

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 80, Low Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 80, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, Low Flow

Das IMI TA KTM 512 ist ein druckbalanziertes Hochleistungsregelventil mit Durchflussbegrenzung und begr. Temperaturregelung für den Nenndurchmesser DN 80. Dieses kompakte Ventil ist optimal für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen geeignet und ermöglicht eine präzise Regelung von Fernheizungen sowie Kälteanlagen.

Für welche Anwendungen ist das IMI TA KTM 512 Regelventil konzipiert?

Das KTM 512 ist speziell für den Einsatz in Systemen mit hohen Differenzdrücken und Temperaturen entwickelt worden. Es eignet sich ideal zur präzisen Regelung von Fernheizungen und Kälteanlagen. Durch seinen druckstabilisierten Regelkegel und die gleichprozentige Charakteristik wird eine stetige und zuverlässige Regelung sichergestellt. Das Ventil ist zudem für Glykol geeignet.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus elektrophoretisch beschichtetem Sphäroguss (EN-GJS-400), was einen robusten Korrosionsschutz bietet. Membrane und Dichtungen sind aus EPDM gefertigt, während der Ventilkegel wahlweise aus EPDM oder Edelstahl besteht. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 21. Ein integrierter Messnippel ist vorhanden, und es ist kein Spezialwerkzeug für die Installation erforderlich.

Wie erfolgt die Anpassung an Stellantriebe und welche Hublänge ist zu beachten?

Das Regelventil kann mit Adaptern für die gängigsten Stellantriebe ausgestattet werden, was eine flexible Integration in bestehende Systeme ermöglicht. Der Höchsthub des Regelventils beträgt 20 mm. Es ist wichtig, den Höchsthub des verwendeten Stellantriebs zu überprüfen, da ein geringerer Hub als der des Ventils den maximal erreichbaren Durchfluss reduzieren kann. Die Druckkompensation erfolgt mechanisch.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Volumenstrom (qmax): 16,7 m³/h
• Hublänge: 20 mm
• Klappencharakteristik: gleichprozentig
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Anschlüsse: Flansch

Das IMI TA KTM 512 Regelventil bietet eine zuverlässige und präzise Durchfluss- und Temperaturregelung für anspruchsvolle Heiz- und Kühlanwendungen. Mit seinem robusten Sphärogussgehäuse, einem maximalen Differenzdruck von 1600 kPa (16 bar) und einem Betriebstemperaturbereich von -10 °C bis +120 °C ist es eine leistungsstarke Komponente für effiziente Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52791780
• Ausführung: Membran
• Bauhöhe: 285
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 310
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 16,7
• Arbeitslänge: 310
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 24
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
