IMI TA Regeleinheit STAP/STAD DN 10/15, Differenzdruckbereich 10-60kPa

IMI TA Regeleinheit STAP/STAD DN 10/15, Differenzdruckbereich 10-60kPa

Die IMI TA Regeleinheit STAP/STAD ist eine hochwertige und präzise Lösung zur Differenzdruckregelung in Heizungs-, Klima- und Industrieanlagen. Sie kombiniert ein Strangregulierventil mit einem Hochleistungsdifferenzdruckregler und ist in den Nennweiten STAD DN 10 und STAP DN 15 erhältlich. Die Einheit ermöglicht eine genaue, leise und stabile Regelung nachgeschalteter Regelventile und zeichnet sich durch ihre robuste Bauweise aus korrosionsbeständigem AMETAL-C aus.

Welche Komponenten umfasst die IMI TA Regeleinheit STAP/STAD und wie funktioniert sie?

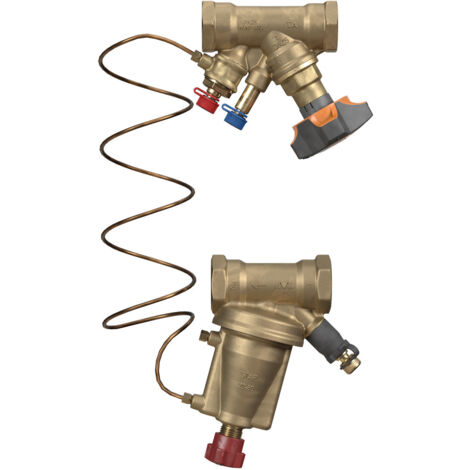

Die IMI TA Regeleinheit STAP/STAD besteht aus einem TA Strangregulierventil und einem TA Differenzdruckregler STAP. Das Strangregulierventil ist in Schrägsitzbauweise ausgeführt und ermöglicht eine stufenlose Voreinstellung durch Hubbegrenzung sowie eine digitale Anzeige im Handrad. Der Differenzdruckregler STAP ist ein Hochleistungsregler, der den Differenzdruck über die Last konstant hält. Er wird in die Rücklaufleitung eingebaut und unterstützt eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile.

Wie wird die Regeleinheit eingestellt und bedient?

Die Regeleinheit ist einfach einzustellen und in Betrieb zu nehmen. Der Differenzdrucksollwert lässt sich von außen stufenlos zwischen 0,10 und 0,60 bar (entspricht 10 bis 60 kPa) einstellen, wobei die Werkseinstellung 0,1 bar beträgt. Eine Absperrung ist bequem über das Handrad möglich. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) vorhanden. Ein Füll- und Entleerungsventil mit drehbarem Schlauchanschluss G 3/4 ist ebenfalls integriert.

Welche Materialien und Temperaturbereiche zeichnen die Regeleinheit aus?

Gehäuse und Innengarnitur der IMI TA Regeleinheit STAP/STAD sind aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt, was eine hohe Langlebigkeit und Zuverlässigkeit sicherstellt. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Die Regeleinheit ist für Betriebstemperaturen von -20 °C bis +120 °C ausgelegt. Das Strangregulierventil ist für einen Nenndruck von PN 25 konzipiert, während der Differenzdruckregler STAP einen Nenndruck von PN 16 aufweist.

Technische Daten

• Nenndurchmesser: DN 15
• Einstellbereich Differenzdruck: 10 - 60 kPa (0,10 - 0,60 bar)
• Druckstufe Artikel: PN 16
• Werkstoff des Gehäuses: Ametal-C
• Werkstoffgüte: Ametal-C
• Bedienung: Handrad
• Betriebstemperatur: -20 °C bis +120 °C
• Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Mit Entleerungsventil: Ja
• Mit Impulsleitung: Ja

Die IMI TA Regeleinheit STAP/STAD bietet eine zuverlässige und präzise Differenzdruckregelung für anspruchsvolle Heizungs-, Klima- und Industrieanlagen. Mit ihrem robusten AMETAL-C Gehäuse, dem breiten Einstellbereich von 10 bis 60 kPa und der Auslegung für Betriebstemperaturen von -20 °C bis +120 °C stellt sie eine langlebige Lösung dar. Die einfache Bedienung per Handrad und die integrierten Mess- und Entleerungsfunktionen unterstreichen die hohe Funktionalität dieser Einheit.

Lieferumfang

• 1x IMI TA Regeleinheit STAP/STAD
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52865001
• Abschließbar: nein
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Einstellbereich: 10 - 60
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Nenndurchmesser: DN 15
