IMI Heimeier TA Regeleinheit STAP/STAD DN 40, 10 bis 40 kPa

IMI TA Regeleinheit STAP/STAD DN 40, Differenzdruckbereich 10-40kPa

Die IMI TA Regeleinheit STAP/STAD DN 40 ist ein Hochleistungsdifferenzdruckregler, der den Differenzdruck über die Last konstant hält. Sie ist ideal für den Einsatz in Heizungs-, Klima- und Industrieanlagen und ermöglicht eine genaue, leise und stabile Regelung nachgeschalteter Regelventile. Mit einem einstellbaren Differenzdruckbereich von 10 bis 40 kPa bietet die Einheit ein kompaktes Design und hohe Genauigkeit.

Was zeichnet die IMI TA Regeleinheit STAP/STAD aus?

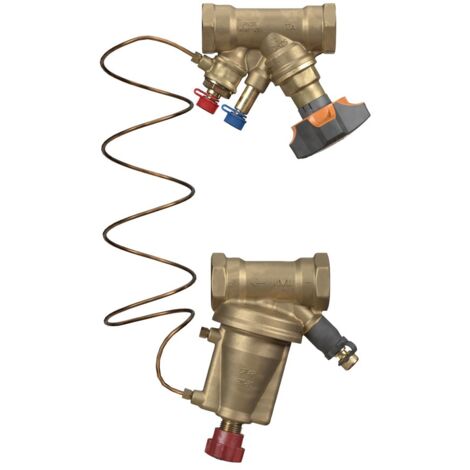

Die IMI TA Regeleinheit STAP/STAD kombiniert ein Strangregulierventil mit Voreinstellung in Schrägsitzbauweise und einen Differenzdruckregler. Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Das Strangregulierventil verfügt über eine stufenlose Voreinstellung durch Hubbegrenzung und eine digitale Anzeige im Handrad, die plombierbar ist. Selbstdichtende Messnippel ermöglichen die Druckverlust- und Durchflussmessung. Ein Füll- und Entleerungsventil mit drehbarem Schlauchanschluss G 3/4 ist ebenfalls integriert. Alle Bedienelemente sind auf der Handradseite angeordnet.

Wie funktioniert die Differenzdruckregelung?

Der integrierte Differenzdruckregler STAP ist ein Hochleistungsregler mit variablem Sollwert, speziell für Heizungs- und Klimaanlagen. Er hält den Differenzdruck über die Last konstant und erlaubt eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Der Einbau erfolgt in die Rücklaufleitung. Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,10 und 0,40 bar einstellbar, wobei die Werkseinstellung 0,05 bar beträgt. Eine Absperrung ist bequem über das Handrad möglich. Die Sitzdichtung des Ventilkegels besteht aus einem O-Ring aus EPDM.

Welche technischen Details sind für die Installation relevant?

Die Regeleinheit ist für den Anschluss an Gewinderohre mit Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) ausgelegt. Die Betriebstemperatur liegt in einem weiten Bereich von -20 °C bis +120 °C. Der Nenndruck des Strangregulierventils beträgt PN 25, während der Differenzdruckregler für einen Nenndruck von PN 16 ausgelegt ist. Die Einheit besitzt eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung. Zur Druckerfassung ist eine Impulsleitung von 1000 mm Länge mit Kappe und Anschluss G 1/16 Innengewinde enthalten.

Technische Daten

• Nenndurchmesser: DN 40
• Differenzdruckbereich: 10 - 40 kPa
• Differenzdrucksollwert (extern einstellbar): 0,10 - 0,40 bar
• Werkseinstellung Differenzdrucksollwert: 0,05 bar
• Betriebstemperatur: -20 °C bis +120 °C
• Nenndruck (Strangregulierventil): PN 25
• Nenndruck (Differenzdruckregler / Einheit): PN 16
• Werkstoff Gehäuse und Innengarnitur: AMETAL-C
• Bedienung: Handrad
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Impulsleitung Länge: 1000 mm

Die IMI TA Regeleinheit STAP/STAD DN 40 bietet eine zuverlässige Lösung zur Differenzdruckregelung in Heizungs- und Kühlsystemen. Ihre robuste Bauweise aus AMETAL-C und der weite Betriebstemperaturbereich von -20 °C bis +120 °C stellen eine hohe Langlebigkeit sicher. Mit einem einstellbaren Differenzdruckbereich von 10 bis 40 kPa und der einfachen Handhabung durch das Handrad ist sie eine effiziente Wahl für Fachanwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52865104
• Abschließbar: nein
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Einstellbereich: 10 - 40
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit Impulsleitung: ja
• Nenndurchmesser: DN 40
