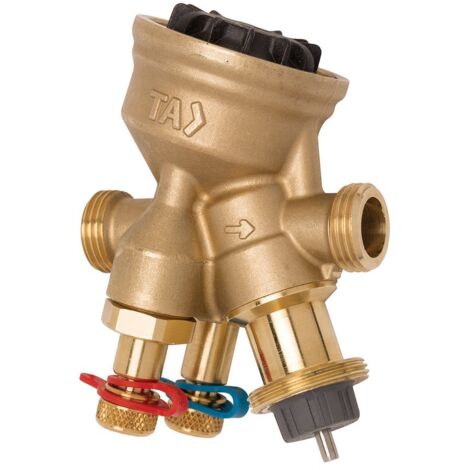

IMI Heimeier TA Regel- und Regulierventil TA-COMPACT-P druckunabhängig, DN 10, G 1/2, PN 16

IMI Heimeier TA Regel- und Regulierventil TA-COMPACT-P druckunabhängig, DN 10, G 1/2, PN 16

TA-COMPACT-P von IMI TA. Druckunabhängiges Regel- und Regulierventil (PIBCV). Das druckunabhängige Regel- und Einregulierventil TA-COMPACT-P gewährleistet eine optimale Leistung über die gesamte Produktlebensdauer. Einstellbarer maximaler Durchfluss ermöglicht individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. Das Ventil TA-COMPACT-P ermöglicht, in Kombination mit unseren Einregulierungscomputern, vielfältige Messungen und Diagnosen.

TA-COMPACT-P Druckunabhängiges Regel-, und Regulierventil für Heizungs- und, Kältesysteme. Mit Messnippeln zur, Messung von: Durchfluss, Temperatur und, Druckverlust. Zur Messung der, anstehenden Pumpenförderhöhe kann der, eingebaute Differenzdruckregler durch, einen Bypass umgangen werden., Messmethoden und Diagnosen mit, Einregulierungscomputern. Einfache, Durchflusseinstellung per Hand., Absperrung kann ohne Werkzeug, durchgeführt werden. Zugang zu allen, Funktionen auf der Stellantrieb-Seite., Montage ist in allen Montagelagen, möglich. Stellantrieb-Anschluss M30x1,5., Ventilhub 4 mm. Lineare Regel-, Charakteristik. Ventilgehäuse aus, korrosionsbeständigem, entzinkungsfreiem, AMETAL-C, Spindel aus rostfreiem Stahl., Der Ventileinsatz besteht aus AMETAL und, der Kegel aus rostfreiem Stahl., Spindeldichtung durch O-Ring aus EPDM., Feder aus rostfreiem Stahl. Membrane aus, EPDM. Außengewinde G 1/2 nach ISO 228., Der Durchfluss (qmax) kann innerhalb, des angegebenen Bereiches stufenlos, von 21,5-120 l/h eingestellt werden., Max. Differenzdruck 400 kPa., Min. Differenzdruck 15 kPa., Betriebstemperatur von, -10 Grd. C. bis +90 Grd. C., Nenndruck PN 16., Fabrikat: IMI TA, Ausführung: DN 10, Art.-Nr. 52164010

Der optionale Handgriff zum Einstellen Art.-Nr. 52164950 erleichtert das Voreinstellen der Ventile.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164010
• Ausführung: Membran
• Bauhöhe: 110
• Werkstoffgüte: Ametal-C
• Länge: 74
• Werkstoff des Gehäuses: Ametal
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,022 - 0,120
• Arbeitslänge: 74
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 15
• Anschluss Bedienungselement: M30 x 1,5
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: mit Schlagdämpfer
• Hublänge: 4
• Mit Messnippel: ja
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mediumtemperatur (Dauerbetrieb): -10 - 90
• Nenndurchmesser: DN 10
