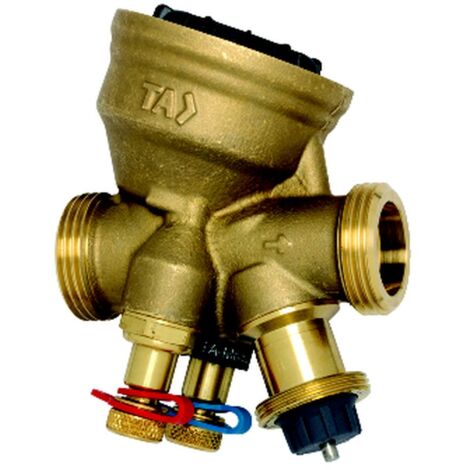

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 15, Nenndruck PN 16 max. 400kPa, mit AG G 3/4"

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 15, Nenndruck PN 16 max. 400kPa, mit AG G 3/4"

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil zur stetigen Regelung (PIBCV) mit integriertem Differenzdruckregler und automatischer Begrenzung der Durchflussmenge. Es ist für die Nennweite DN 15, einen Nenndruck von PN 16 und einen maximalen Differenzdruck von 400 kPa ausgelegt. Mit einem Außengewinde G 3/4 nach ISO 228 bietet es eine präzise Temperaturregelung in Heizungs- und Kühlsystemen.

Wie sorgt der TA-Modulator für eine stabile Regelung?

Der IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil zur stetigen Regelung (PIBCV). Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Ein integrierter Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher. Zudem bietet das Ventil eine automatische Begrenzung der Durchflussmenge, was zur Effizienz des Systems beiträgt. Die Messung des Durchflusses und des verfügbaren Druckes unterstützt dabei Systemoptimierung und Diagnose.

Welche Stellantriebe sind kompatibel und wie erfolgt die Einstellung?

Das TA-Modulator Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Es ist kompatibel mit M 30 x 1,5 Stellantrieben, die eine automatische Huberkennung besitzen. Eine werkzeuglose Durchflusseinstellung und Regelung ist am Thermostat-Oberteil möglich. Die stufenlose Durchflusseinstellung reicht von 100% bis 0%. Der Hub beträgt 4 mm und wird durch die Durchflussbegrenzung begrenzt. Eine Absperrfunktion ist über ein Handrad für die Durchflusseinstellung gegeben. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar.

Welche Mess- und Einbauoptionen bietet das Ventil?

Das IMI TA TA-Modulator ist mit zwei Messnippeln ausgestattet, die die Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck der Pumpe ermöglichen. Zur Messung der anstehenden Pumpenförderhöhe kann der eingebaute Differenzdruckregler über einen Bypass mittels Messnippel umgangen werden. Die Messnippel sowie die Durchflusseinstellung sind auf der Stellantrieb-Seite zugänglich. Der Einbau des Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten.

Aus welchem Material besteht das Ventil und welche Betriebsparameter gelten?

Das Gehäuse des TA-Modulator Ventils besteht aus entzinkungsresistentem Ametal, was eine hohe Langlebigkeit sichert. Die Werkstoffgüte ist Ametal-C. Die Betriebstemperatur liegt im Bereich von -10 °C bis +90 °C. Die Leckrate ist mit kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung angegeben (Klasse IV nach EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 15 kPa
• Max. Durchfluss: 480 l/h
• Betriebstemperatur: -10 °C bis +90 °C
• Hublänge: 4 mm
• Bauhöhe: 110 mm
• Länge: 74 mm
• Werkstoff des Gehäuses: Ametal
• Anschluss Bedienungselement: M30 x 1,5
• Anschlüsse: Außengewinde G 3/4 (ISO 228)

Das IMI TA Regel- und Regulierventil TA-Modulator bietet als druckunabhängiges Ventil eine zuverlässige Lösung für die präzise Temperaturregelung in Heizungs- und Kühlsystemen. Mit einem Nenndurchmesser von DN 15, einem Nenndruck von PN 16 und einem maximalen Differenzdruck von 400 kPa ist es vielseitig einsetzbar. Die integrierten Messnippel, die robuste Bauweise aus Ametal und der Betriebstemperaturbereich von -10 °C bis +90 °C unterstreichen die Funktionalität und Langlebigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164315
• Ausführung: Membran
• Bauhöhe: 110
• Werkstoffgüte: Ametal-C
• Länge: 74
• Werkstoff des Gehäuses: Ametal
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,092 - 0,480
• Arbeitslänge: 74
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 15
• Anschluss Bedienungselement: M30 x 1,5
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 4
• Mit Messnippel: ja
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mediumtemperatur (Dauerbetrieb): -10 - 90
• Nenndurchmesser: DN 15
