IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 20, Nenndruck PN 16 max. 400kPa, mit AG G 1"

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 20, Nenndruck PN 16 max. 400kPa, mit AG G 1"

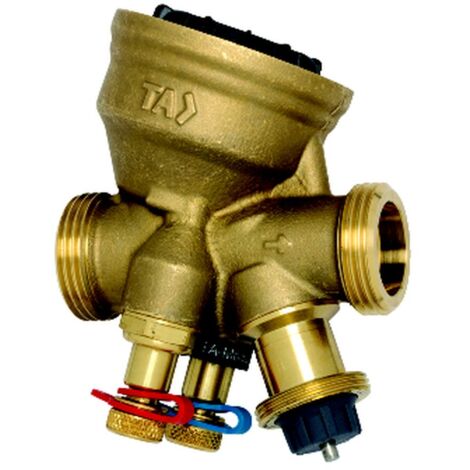

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil der Marke IMI TA. Es ist für den Nenndurchmesser DN 20 und einen Nenndruck von PN 16 ausgelegt, mit einem maximalen Differenzdruck von 400 kPa. Dieses Ventil mit Außengewinde G 1 ermöglicht eine stetige Regelung und zeichnet sich durch eine präzise Temperaturregelung sowie eine hohe Regelautorität und -stabilität aus.

Wie funktioniert der IMI TA-Modulator für eine präzise Regelung?

Der TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil (PIBCV) zur stetigen Regelung. Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Es kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Der integrierte Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher und begrenzt automatisch die Durchflussmenge.

Welche Funktionen bietet die Durchflusseinstellung und Bedienung?

Die Durchflusseinstellung und Regelung erfolgen werkzeuglos am Thermostat-Oberteil. Eine stufenlose Durchflusseinstellung von 100% bis 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Der Hub beträgt 4 mm und wird durch die Durchflussbegrenzung limitiert. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist vorhanden. Der Zugang zu Messnippeln und Durchflusseinstellung befindet sich auf der Stellantrieb-Seite.

Welche Mess- und Diagnosemöglichkeiten sind integriert?

Das Ventil verfügt über zwei Messnippel zur Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck der Pumpe. Zur Messung der anstehenden Pumpenförderhöhe kann der eingebaute Differenzdruckregler über einen Bypass mittels Messnippel umgangen werden. Dies ermöglicht eine Systemoptimierung und Diagnose.

Welche Installationshinweise und Materialeigenschaften sind zu beachten?

Der Einbau des TA-Modulator Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4). Das Gehäuse besteht aus entzinkungsresistentem Ametal, und die Außengewinde G 1 entsprechen ISO 228.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 15 kPa
• Max. Durchfluss: 975 l/h
• Volumenstrom: 0,200 - 0,975 l/h
• Betriebstemperatur: -10 °C bis +90 °C
• Hublänge: 4 mm
• Anschluss Bedienungselement: M30 x 1,5
• Anschlüsse: Außengewinde G 1 (ISO 228-1)
• Werkstoff Gehäuse: Ametal

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Steuerung in Heizungs-, Lüftungs- und Klimaanlagen. Mit einem Nenndurchmesser von DN 20, einem Nenndruck von PN 16, einem maximalen Differenzdruck von 400 kPa und einer Betriebstemperatur von -10 °C bis +90 °C ermöglicht es eine effiziente und stabile Regelung. Die integrierte Differenzdruckregelung und die vielseitigen Messfunktionen tragen zur Optimierung des Gesamtsystems bei.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164320
• Ausführung: Membran
• Bauhöhe: 119
• Werkstoffgüte: Ametal-C
• Länge: 85
• Werkstoff des Gehäuses: Ametal
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,200 - 0,975
• Arbeitslänge: 85
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 15
• Anschluss Bedienungselement: M30 x 1,5
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 4
• Mit Messnippel: ja
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mediumtemperatur (Dauerbetrieb): -10 - 90
• Nenndurchmesser: DN 20
