IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 32, Nenndruck PN 16 max. 600kPa, mit AG G 1 1/2"

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 32, Nenndruck PN 16 max. 600kPa, mit AG G 1 1/2"

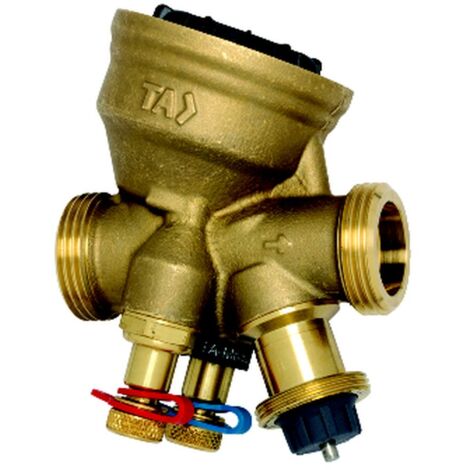

Der IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil der Dimension DN 32 und Nenndruck PN 16. Es ist für die stetige Regelung in Heizungs- und Kühlsystemen konzipiert und ermöglicht eine präzise Temperaturregelung sowie eine automatische Begrenzung der Durchflussmenge. Mit einem maximalen Differenzdruck von 600 kPa und Außengewinde G 1 1/2" nach ISO 228 ist es eine robuste Lösung für vielfältige Anwendungen.

Was zeichnet den TA-Modulator aus?

Der TA-Modulator von IMI TA ist ein druckunabhängiges Regel- und Regulierventil (PIBCV) zur stetigen Regelung. Seine einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Ein integrierter Differenzdruckregler sorgt für eine hohe Regelautorität und Regelstabilität sowie eine automatische Begrenzung der Durchflussmenge. Die Messung des Durchflusses und des verfügbaren Druckes unterstützt die Systemoptimierung und Diagnose.

Wie erfolgt die Durchflusseinstellung und Messung?

Die Durchflusseinstellung und Regelung erfolgt am Thermostat-Oberteil ohne Werkzeug. Eine stufenlose Durchflusseinstellung von 100% nach 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Das Ventil verfügt über 2 Messnippel zur Messung von Durchfluss, Temperatur, Druckverlust und verfügbarem Differenzdruck von der Pumpe. Zur Messung der anstehenden Pumpenförderhöhe kann der eingebaute Dp-Regler per Messnippel durch einen Bypass umgangen werden. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist vorhanden. Der Zugang zu Messnippeln und Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Der Hub beträgt 6,5 mm und ist durch die Durchflussbegrenzung begrenzt.

Welche Bauweise und Montageoptionen bietet das Ventil?

Das Gehäuse des Ventils besteht aus entzinkungsresistentem Ametal. Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4). Das Ventil ist für Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 32
• Nenndruck: PN 16
• Max. Durchfluss: 3600 l/h
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 23 kPa
• Betriebstemperatur: -20 °C bis +120 °C
• Anschluss Bedienungselement: M30 x 1,5
• Hublänge: 6,5 mm
• Werkstoff des Gehäuses: Ametal
• Anschlüsse: Außengewinde G 1 1/2 nach ISO 228

Der IMI TA TA-Modulator ist ein vielseitiges und zuverlässiges druckunabhängiges Regel- und Regulierventil, das durch seine präzise Regelung und einfache Handhabung überzeugt. Mit einem Nenndurchmesser von DN 32, einem Nenndruck von PN 16 und einer maximalen Durchflussmenge von 3600 l/h ist es eine robuste Lösung für anspruchsvolle Heizungs- und Kühlsysteme. Die integrierte Differenzdruckregelung und die Möglichkeit zur Durchflussmessung tragen zur Effizienz und Stabilität der Anlage bei.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164332
• Ausführung: Membran
• Bauhöhe: 148
• Werkstoffgüte: Ametal-C
• Länge: 117
• Werkstoff des Gehäuses: Ametal
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,720 - 3,600
• Arbeitslänge: 117
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 23
• Anschluss Bedienungselement: M30 x 1,5
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 5,5
• Mit Messnippel: ja
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 32
