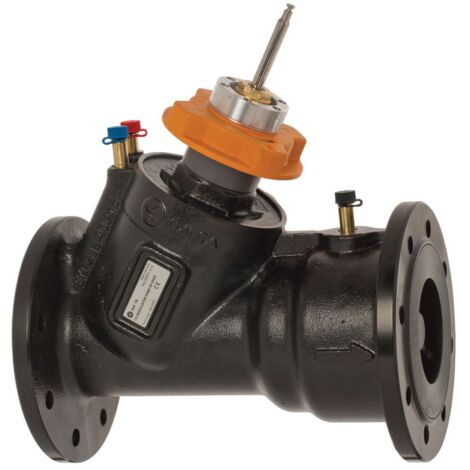

IMI Heimeier TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 65, Flansche, PN 16,400kPA

Name: IMI Heimeier TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 65, Flansche, PN 16,400kPA
Brand: HEIMEIER
SKU: 32202111001
Price: 2095.8 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 65, Nenndruck PN 16 max. 400kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil der DN 65 Klasse, ausgelegt für einen Nenndruck von PN 16. Es ermöglicht eine stetige Regelung und zeichnet sich durch eine präzise Temperaturregelung aus. Mit Flanschanschlüssen ist es für vielfältige Anwendungen in Heizungs-, Lüftungs- und Klimaanlagen geeignet.

Wie sorgt der IMI TA-Modulator für druckunabhängige Regelung?

Als druckunabhängiges Regel- und Regulierventil (PIBCV) übernimmt der TA-Modulator durch seinen integrierten Differenzdruckregler die zentrale Aufgabe für hohe Regelautorität und Regelstabilität. Dies ermöglicht eine automatische Begrenzung der Durchflussmenge. Die Messung des Durchflusses sowie des verfügbaren Druckes unterstützt zudem die Systemoptimierung und Diagnose.

Welche Regel- und Einstellmöglichkeiten sind am Ventil vorgesehen?

Das TA-Modulator Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden und ist für den Einsatz mit TA-Slider 750 Stellantrieben mit automatischer Huberkennung optimiert. Es kann auch als Durchflussbegrenzer ohne Stellantrieb verwendet werden. Die Durchflusseinstellung und Regelung am Thermostat-Oberteil erfolgt werkzeuglos. Eine stufenlose Durchflusseinstellung von 100 % bis 0 % ist möglich, wobei Einstellwert, Ventiltyp und Ventilgröße von oben sichtbar sind. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist ebenfalls vorhanden. Der Hub beträgt 20 mm und wird durch die Durchflussbegrenzung reguliert.

Für welche Einbausituationen und Betriebsbedingungen ist das Ventil ausgelegt?

Der Einbau des Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Die Betriebstemperatur liegt im Bereich von -10 °C bis +120 °C. Die Leckrate beträgt kleiner oder gleich 0,01 % des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4). Das Ventil ist zudem für den Einsatz mit Glykol geeignet.

Welche Materialien und Anschlüsse werden verwendet?

Das Gehäuse des TA-Modulator Ventils besteht aus Sphäroguss EN-GJS-400 (Gusseisen EN-GJS-400-18 (GGG 40.3)) und ist mit einer elektrophoretischen Beschichtung versehen. Die Flansche entsprechen EN-1092-2, Typ 21. Das Ventil ist für einen Nenndurchmesser von DN 65 und einen Nenndruck von PN 16 konzipiert.

Technische Daten

Nenndurchmesser: DN 65
Nenndruck: PN 16
Max. Differenzdruck: 800 kPa
Min. Differenzdruck: 30 kPa
Max. Durchfluss: 24100 l/h
Betriebstemperatur: -10 °C bis +120 °C
Hublänge: 20 mm
Bauhöhe: 339 mm
Länge: 290 mm
Werkstoff Gehäuse: Sphäroguss EN-GJS-400

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die Volumenstromregelung in komplexen Anlagen. Mit seinem druckunabhängigen Design, dem integrierten Differenzdruckregler und der stufenlosen Durchflusseinstellung von 100% bis 0% stellt es hohe Regelstabilität sicher. Die Ausführung in DN 65 mit Flanschanschlüssen, einem Nenndruck von PN 16 und einem maximalen Differenzdruck von 800 kPa macht es zu einer robusten Komponente für anspruchsvolle Anwendungen.
