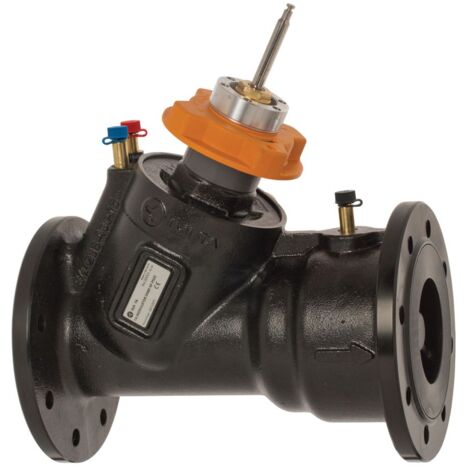

IMI Heimeier TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 65, Flansche, PN 25,400kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 65, Nenndruck PN 25 max. 400kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil zur stetigen Regelung (PIBCV) mit integriertem Differenzdruckregler. Es zeichnet sich durch eine präzise Temperaturregelung dank der EQM-Charakteristik aus und ermöglicht eine automatische Begrenzung der Durchflussmenge. Das Ventil ist für den Flanschanschluss mit einem Nenndurchmesser von DN 65 und einem Nenndruck von PN 25 konzipiert und eignet sich für den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen.

Wie funktioniert das TA-Modulator Ventil?

Der TA-Modulator von IMI TA ist ein druckunabhängiges Regel- und Regulierventil, das eine stetige Regelung ermöglicht. Die EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Der integrierte Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sowie eine automatische Begrenzung der Durchflussmenge sicher. Eine Messung des Durchflusses und des verfügbaren Druckes ist zur Systemoptimierung und Diagnose möglich. Das Ventil ist für den Einsatz mit TA-Slider 750 Stellantrieben mit automatischer Huberkennung geeignet.

Welche Einstell- und Bedienmöglichkeiten bietet das Ventil?

Die Durchflusseinstellung und Regelung am Thermostat-Oberteil erfolgt ohne Spezialwerkzeug. Eine stufenlose Durchflusseinstellung von 100% nach 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Der Hub beträgt 20 mm und ist durch die Durchflussbegrenzung begrenzt. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist vorhanden. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Das Ventil kann auch als Durchflussbegrenzer ohne Stellantrieb eingesetzt werden.

Welche Mess- und Diagnosefunktionen sind integriert?

Das Ventil ist mit drei Messnippeln ausgestattet, die die Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe ermöglichen. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4).

Welche Installationsmöglichkeiten gibt es?

Der Einbau des TA-Modulator Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Das Gehäuse besteht aus Sphäroguss EN-GJS-400 und ist elektrophoretisch beschichtet. Die Flansche entsprechen der Norm EN-1092-2, Typ 21.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 25
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 30 kPa
• Max. Durchfluss: 24100 l/h
• Volumenstrom: 4.200 - 24.100 l/h
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Bauhöhe: 339
• Länge: 290
• Werkstoff des Gehäuses: Sphäroguss EN-GJS-400
• Anschlüsse: Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator bietet eine zuverlässige und präzise Lösung für die Durchflussregelung in komplexen Anlagen. Mit seinem druckunabhängigen Design, dem integrierten Differenzdruckregler und der stufenlosen Durchflusseinstellung bis 24.100 l/h bei einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 65, ist es eine vielseitige Komponente für effiziente Systemoptimierung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111002
• Ausführung: Membran
• Bauhöhe: 339
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 290
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 4,200 - 24,100
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 30
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
