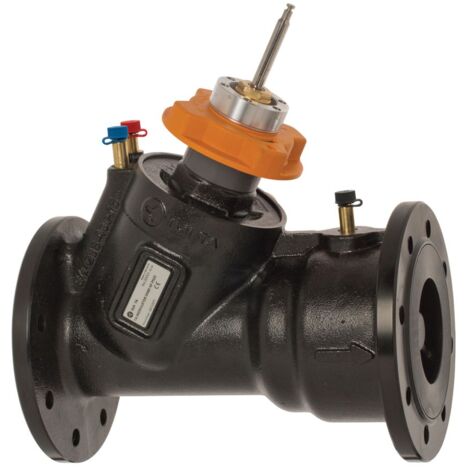

IMI Heimeier TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 80, Flansche, PN 25,400kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 80, Nenndruck PN 25 max. 400kPa, mit Flansch

Das IMI TA TA-Modulator Regel- und Regulierventil ist ein druckunabhängiges Ventil der Nennweite DN 80 mit Flanschanschlüssen nach PN 25. Es wurde für eine präzise und stabile Temperaturregelung in Heizungs-, Lüftungs- und Klimaanlagen konzipiert. Mit seiner einzigartigen EQM-Charakteristik und einem integrierten Differenzdruckregler stellt es eine hohe Regelautorität und automatische Durchflussbegrenzung sicher. Das Ventil ist sowohl für stetige als auch für 3-Punkt Stellantriebe geeignet und kann auch als Durchflussbegrenzer ohne Stellantrieb eingesetzt werden.

Was zeichnet das IMI TA TA-Modulator Ventil aus?

Das IMI TA TA-Modulator Ventil ist ein druckunabhängiges Regel- und Regulierventil (PIBCV), das für eine stetige Regelung entwickelt wurde. Die besondere EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Ein integrierter Differenzdruckregler sorgt für eine hohe Regelautorität und Stabilität, indem er die Durchflussmenge automatisch begrenzt. Dies trägt zur Effizienz und Zuverlässigkeit des Systems bei.

Wie erfolgt die Einstellung und Bedienung des Ventils?

Das Ventil kann mit stetigen oder 3-Punkt Stellantrieben ausgerüstet werden, wobei es speziell für den Einsatz mit TA-Slider 750 Stellantrieben mit automatischer Huberkennung geeignet ist. Die Durchflusseinstellung und Regelung erfolgen werkzeuglos am Thermostat-Oberteil. Eine stufenlose Durchflusseinstellung von 100% bis 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist ebenfalls vorhanden.

Welche Mess- und Diagnosemöglichkeiten bietet das Ventil?

Das IMI TA TA-Modulator Ventil ist mit drei Messnippeln ausgestattet. Diese ermöglichen die Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe. Diese umfassenden Messmöglichkeiten unterstützen die Systemoptimierung und erleichtern die Diagnose im Betrieb, um eine effiziente Funktion der Anlage sicherzustellen.

Welche Einbauoptionen sind für das Ventil verfügbar?

Das Ventil ist für den Einbau in allen Montagelagen konzipiert, einschließlich der Möglichkeit, es mit dem Stellantrieb nach unten zu montieren. Die Anschlüsse erfolgen über Flansche nach EN-1092-2, Typ 21. Für die Installation ist kein Spezialwerkzeug erforderlich, was die Montage vereinfacht.

Aus welchen Materialien besteht das Ventil und welche Leistungsdaten hat es?

Das Gehäuse des IMI TA TA-Modulator Ventils besteht aus Sphäroguss EN-GJS-400 (Werkstoffgüte Gusseisen EN-GJS-400-18 (GGG 40.3)) und ist elektrophoretisch beschichtet. Der Nenndruck beträgt PN 25. Das Ventil ist für einen maximalen Durchfluss von 37300 l/h ausgelegt und kann einen maximalen Differenzdruck von 800 kPa sowie einen minimalen Differenzdruck von 30 kPa verarbeiten. Die Betriebstemperatur liegt im Bereich von -20 °C bis +120 °C. Eine Eignung für Glykol ist gegeben. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei höchster Einstellung (Klasse IV nach EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 25
• Max. Durchfluss: 37300 l/h
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 30 kPa
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Bauhöhe: 360 mm
• Länge: 310 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Leckrate: kleiner oder gleich 0,01% des maximalen Durchflusses

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Durchfluss- und Temperaturregelung in komplexen HLK-Systemen. Mit seiner robusten Bauweise aus Sphäroguss, einem Nenndurchmesser von DN 80 und einem Nenndruck von PN 25, sowie der Fähigkeit, einen maximalen Differenzdruck von 800 kPa zu handhaben, stellt es eine effiziente Komponente für anspruchsvolle Anwendungen dar. Die einfache, werkzeuglose Einstellung und umfassende Messmöglichkeiten unterstützen den optimierten Betrieb und die Wartung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111102
• Ausführung: Membran
• Bauhöhe: 360
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 310
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 5,900 - 37,300
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 30
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
