IMI TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 100 High Flow (High Flow), Flansche, PN 25, 800kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 100 High Flow, Nenndruck PN 25 max. 800kPa, mit Flansch

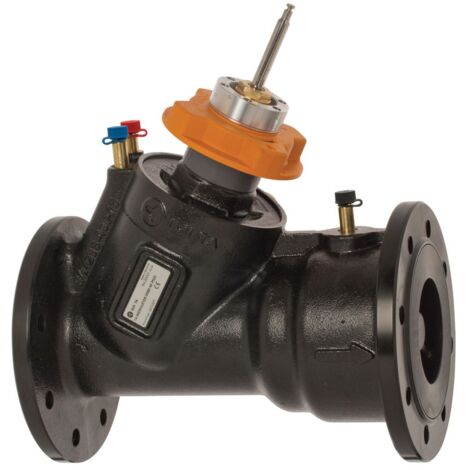

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil der DN 100 High Flow (HF) Ausführung mit Flanschanschluss. Es ist für einen Nenndruck von PN 25 und einen maximalen Differenzdruck von 800 kPa ausgelegt. Dieses Ventil dient der stetigen Regelung und Regulierung und bietet eine automatische Begrenzung der Durchflussmenge, was es ideal für anspruchsvolle Anwendungen in Heizungs-, Lüftungs- und Klimaanlagen macht.

Welche Vorteile bietet die druckunabhängige Regelung?

Der TA-Modulator ist als druckunabhängiges Regel- und Regulierventil konzipiert und verfügt über einen integrierten Differenzdruckregler. Dieser sorgt für eine hohe Regelautorität und Regelstabilität und ermöglicht eine automatische Begrenzung der Durchflussmenge. Die einzigartige EQM-Charakteristik unterstützt eine präzise Temperaturregelung.

Wie erfolgt die Durchflusseinstellung und -messung?

Die Durchflusseinstellung und Regelung erfolgt werkzeuglos am Thermostat-Oberteil. Eine stufenlose Einstellung von 100% bis 0% ist möglich, wobei Einstellwert, Ventiltyp und Ventilgröße von oben sichtbar sind. Das Ventil ist mit drei Messnippeln ausgestattet, die die Erfassung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe ermöglichen. Eine Absperrfunktion ist über ein Handrad für die Durchflusseinstellung gegeben. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Der Hub von 20 mm ist durch die Durchflussbegrenzung begrenzt.

Welche Installationsmöglichkeiten und Materialeigenschaften sind gegeben?

Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Es ist für den Einsatz mit TA-Slider 750 Stellantrieben mit automatischer Huberkennung vorgesehen und kann auch als Durchflussbegrenzer ohne Stellantrieb verwendet werden. Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Für die Installation ist kein Spezialwerkzeug erforderlich. Das Gehäuse besteht aus Sphäroguss EN-GJS-400-18 (GGG 40.3) mit einer elektrophoretischen Beschichtung. Die Flansche entsprechen der Norm EN-1092-2, Typ 21. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 25
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 55 kPa
• Durchflussbereich: 18.000 - 75.900 l/h
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18 (GGG 40.3)
• Anschlüsse: Flansch
• Leckrate: kleiner oder gleich 0,01% des maximalen Durchflusses

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die Durchfluss- und Temperaturregelung in komplexen HLK-Systemen. Mit einem Nenndurchmesser von DN 100, einem Nenndruck von PN 25 und einem Durchflussbereich von 18.000 bis 75.900 l/h ist es für anspruchsvolle Anwendungen geeignet. Die integrierte Differenzdruckregelung und die einfache, werkzeuglose Einstellung tragen zur Effizienz und Wartungsfreundlichkeit bei.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111204
• Ausführung: Membran
• Bauhöhe: 280
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 350
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 18,000 - 75,900
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 55
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 100
