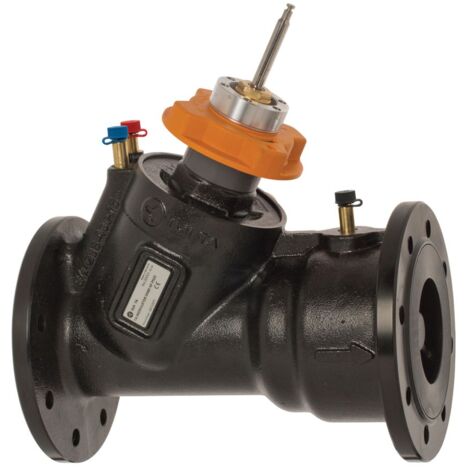

IMI TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 125, Flansche, PN 25, 800kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 125, Nenndruck PN 25 max. 800kPa, mit Flansch

Der IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil für DN 125 und Nenndruck PN 25. Dieses Ventil ist für die stetige Regelung konzipiert und ermöglicht eine präzise Temperaturregelung. Es ist ideal für Anwendungen, die eine hohe Regelstabilität und automatische Durchflussbegrenzung erfordern, und unterstützt eine umfassende Systemoptimierung und Diagnose.

Wie funktioniert die druckunabhängige Regelung des TA-Modulators?

Der TA-Modulator arbeitet als druckunabhängiges Regel- und Regulierventil (PIBCV). Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Ein integrierter Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher und übernimmt eine automatische Begrenzung der Durchflussmenge.

Welche Stellantriebe sind mit dem Ventil kompatibel?

Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Es ist für den Einsatz mit TA-Slider 750/1600 Stellantrieben mit automatischer Huberkennung vorgesehen.

Wie erfolgt die Durchflusseinstellung und -begrenzung?

Der TA-Modulator eignet sich auch als Durchflussbegrenzer ohne Stellantrieb. Die Durchflusseinstellung und Regelung erfolgen werkzeuglos am Thermostat-Oberteil. Eine stufenlose Durchflusseinstellung von 100% nach 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist ebenfalls vorhanden.

Welche Mess- und Diagnosefunktionen bietet der TA-Modulator?

Mit drei Messnippeln können Durchfluss, Temperatur, Druckverlust und der verfügbare Differenzdruck von der Pumpe gemessen werden. Dies ermöglicht eine Systemoptimierung und Diagnose. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite.

Welche baulichen Merkmale und Einbaumöglichkeiten gibt es?

Der Einbau des TA-Modulators ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4). Das Gehäuse besteht aus Sphäroguss EN-GJS-400 mit elektrophoretischer Beschichtung. Die Flansche entsprechen EN-1092-2, Typ 21. Das Ventil ist zudem für Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 25
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 30 kPa
• Durchflussbereich: 15000-77300 l/h
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Leckrate: kleiner oder gleich 0,01% des maximalen Durchflusses
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Anschlüsse: Flansch

Der IMI TA TA-Modulator ist eine zuverlässige Lösung für präzise Temperaturregelung und effiziente Durchflussbegrenzung in anspruchsvollen Anlagen. Mit seinem druckunabhängigen Design, dem integrierten Differenzdruckregler und den umfassenden Diagnosemöglichkeiten stellt er eine hohe Regelstabilität sicher. Die Ausführung mit DN 125, PN 25 und einem maximalen Differenzdruck von 800 kPa unterstreicht die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111301
• Ausführung: Membran
• Bauhöhe: 287
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 400
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 15,000 - 77,300
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 30
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 125
