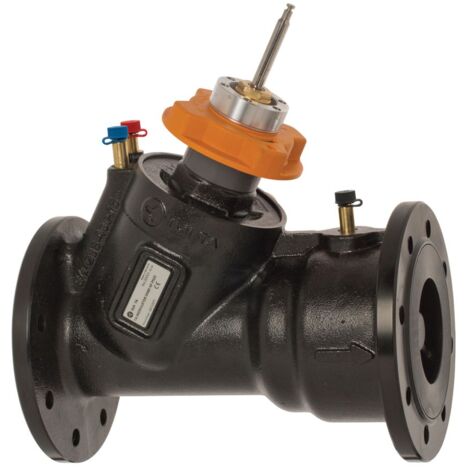

IMI TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 150, Flansche, PN 25, 800kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 150, Nenndruck PN 25 max. 800kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil, das für die stetige Regelung (PIBCV) in Heizungs-, Lüftungs- und Klimaanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 150 und Flanschanschlüssen nach EN-1092-2, Typ 21, ist es für einen Nenndruck von PN 25 ausgelegt. Der integrierte Differenzdruckregler und ein maximaler Differenzdruck von 800 kPa tragen zu einer präzisen Temperaturregelung und hohen Regelstabilität bei.

Wie sorgt der TA-Modulator für präzise Regelung?

Der TA-Modulator von IMI TA ist ein druckunabhängiges Regel- und Regulierventil zur stetigen Regelung (PIBCV). Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Ein integrierter Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher und begrenzt automatisch die Durchflussmenge. Die Messung des Durchflusses und des verfügbaren Druckes ermöglicht eine Systemoptimierung und Diagnose.

Welche Funktionen bietet der TA-Modulator für die Bedienung?

Die Durchflusseinstellung und Regelung erfolgt am Thermostat-Oberteil ohne den Einsatz von Werkzeug. Eine stufenlose Durchflusseinstellung von 100% bis 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Das Ventil verfügt über einen Hub von 20 mm, der durch die Durchflussbegrenzung definiert wird. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist vorhanden. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Drei Messnippel ermöglichen die Erfassung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe.

Welche Material- und Montageeigenschaften zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus Sphäroguss EN-GJS-400 und ist mit einer elektrophoretischen Beschichtung versehen. Die Flansche entsprechen der Norm EN-1092-2, Typ 21. Eine Leckrate von kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4) wird erreicht. Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 25
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 30 kPa
• Durchflussbereich: 26100-126000 l/h
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Anschlüsse: Flansch
• Leckrate: kleiner oder gleich 0,01% des maximalen Durchflusses

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Regelung von Volumenströmen in komplexen Anlagen. Mit seinem druckunabhängigen Design, einem Nenndurchmesser von DN 150 und einem Nenndruck von PN 25 ist es für anspruchsvolle Anwendungen geeignet. Der maximale Differenzdruck von 800 kPa und der breite Betriebstemperaturbereich von -20 °C bis +120 °C unterstreichen die Robustheit und Vielseitigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111401
• Ausführung: Membran
• Bauhöhe: 357
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 480
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 26,100 - 126,000
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 30
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 30
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
