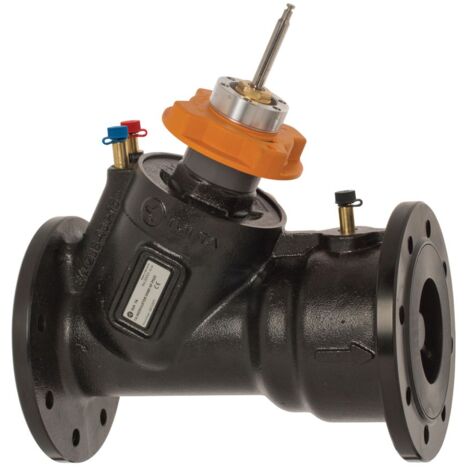

IMI TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 150HF, Flansche, PN 16, 800kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 150 High Flow, Nenndruck PN 16 max. 800kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil der Marke IMI TA, ausgelegt als DN 150 High Flow (HF) mit Flanschen und einem Nenndruck von PN 16. Es ist für einen maximalen Differenzdruck von 800 kPa konzipiert und ermöglicht eine präzise Temperaturregelung sowie eine effiziente Systemoptimierung und Diagnose in Heizungs-, Lüftungs- und Klimaanlagen.

Wie sichert der TA-Modulator eine präzise Regelung?

Das IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil zur stetigen Regelung (PIBCV). Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Ein integrierter Differenzdruckregler sichert eine hohe Regelautorität und Regelstabilität sowie eine automatische Begrenzung der Durchflussmenge. Die Messung des Durchflusses und des verfügbaren Druckes unterstützt die Systemoptimierung und Diagnose.

Welche Stellantriebs-Optionen bietet das Ventil?

Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Es ist für den Einsatz mit TA-Slider 1600 Stellantrieben mit automatischer Huberkennung vorgesehen. Zudem eignet es sich als Durchflussbegrenzer ohne Stellantrieb.

Wie erfolgt die Durchflusseinstellung und Messung?

Die Durchflusseinstellung und Regelung erfolgen am Thermostat-Oberteil ohne Spezialwerkzeug. Eine stufenlose Durchflusseinstellung von 100% nach 0% ist möglich. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Das Ventil verfügt über einen Hub von 20 mm, begrenzt durch die Durchflussbegrenzung. Drei Messnippel dienen zur Messung von Durchfluss, Temperatur, Druckverlust und verfügbarem Differenzdruck von der Pumpe. Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist vorhanden. Der Zugang zu Messnippeln und Durchflusseinstellung befindet sich auf der Stellantrieb-Seite.

Welche Einbau- und Materialeigenschaften sind relevant?

Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Das Gehäuse des IMI TA TA-Modulator besteht aus Sphäroguss EN-GJS-400 und ist elektrophoretisch beschichtet. Die Flansche entsprechen EN-1092-2, Typ 21. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 16
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 60 kPa
• Durchflussbereich: 38800-190000 l/h
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Werkstoff des Gehäuses: Sphäroguss EN-GJS-400
• Bauhöhe: 357
• Länge: 480

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die Temperaturregelung in Heizungs-, Lüftungs- und Klimaanlagen. Mit seinem druckunabhängigen Design, dem integrierten Differenzdruckregler und einem Nenndurchmesser von DN 150 sowie einem Nenndruck von PN 16 und einem maximalen Differenzdruck von 800 kPa ist es eine robuste Komponente für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111403
• Ausführung: Membran
• Bauhöhe: 357
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 480
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 38,800 - 190,000
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 60
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 30
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Ausführung: Membran
• Bauhöhe: 357
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 480
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 38,800 - 190,000
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 60
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 30
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
