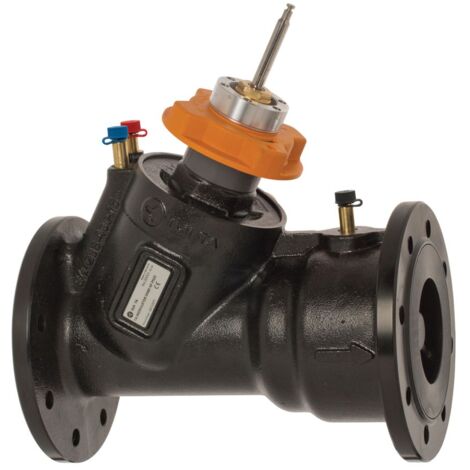

IMI TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 150HF, Flansche, PN 25, 800kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 150 High Flow, Nenndruck PN 25 max. 800kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil, das für präzise Temperaturregelungen in Heizungs-, Lüftungs- und Klimaanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 150 High Flow, Flanschanschlüssen und einem Nenndruck von PN 25 ist es für einen maximalen Differenzdruck von 800 kPa ausgelegt. Die integrierte EQM-Charakteristik und der Differenzdruckregler ermöglichen eine hohe Regelautorität und eine automatische Begrenzung der Durchflussmenge, was eine effiziente Systemoptimierung und Diagnose unterstützt.

Wie funktioniert das TA-Modulator Ventil und welche Regelungsoptionen bietet es?

Der TA-Modulator von IMI TA ist ein druckunabhängiges Regel- und Regulierventil (PIBCV) zur stetigen Regelung. Seine einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Der integrierte Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sowie eine automatische Begrenzung der Durchflussmenge sicher. Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden, einschließlich TA-Slider 1600 Stellantrieben mit automatischer Huberkennung. Es eignet sich auch als Durchflussbegrenzer ohne Stellantrieb.

Wie erfolgt die Bedienung und Einstellung des Durchflusses?

Die Durchflusseinstellung und Regelung erfolgt werkzeuglos am Thermostat-Oberteil. Eine stufenlose Durchflusseinstellung von 100% auf 0% ist möglich, wobei Einstellwert, Ventiltyp und Ventilgröße von oben sichtbar sind. Eine Absperrfunktion ist über ein Handrad für die Durchflusseinstellung vorhanden. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Für die Bedienung ist kein Spezialwerkzeug erforderlich.

Welche Messfunktionen und Einbaumöglichkeiten sind gegeben?

Das Ventil verfügt über drei Messnippel zur Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe. Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus Sphäroguss EN-GJS-400 (Gusseisen EN-GJS-400-18 (GGG 40.3)) und ist mit einer elektrophoretischen Beschichtung versehen. Die Flansche entsprechen der Norm EN-1092-2, Typ 21. Eine Leckrate von kleiner oder gleich 0,01% des maximalen Durchflusses bei höchster Einstellung wird erreicht, was der Klasse IV nach EN 60534-4 entspricht.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 25
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 60 kPa
• Durchflussbereich: 38800-190000 l/h
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Anschlüsse: Flansch
• Hublänge: 20 mm
• Leckrate: kleiner oder gleich 0,01%

Das IMI TA Regel- und Regulierventil TA-Modulator bietet eine präzise und stabile Regelung für Heizungs-, Lüftungs- und Klimaanlagen. Mit seiner druckunabhängigen Funktion und dem integrierten Differenzdruckregler sorgt es für eine zuverlässige Performance. Die flexible Anpassung an verschiedene Stellantriebe und die einfache, werkzeuglose Bedienung unterstreichen die Anwendungsfreundlichkeit. Ausgelegt für DN 150 und PN 25, mit einem maximalen Differenzdruck von 800 kPa und einem Betriebstemperaturbereich von -20 °C bis +120 °C, ist es eine robuste Lösung für anspruchsvolle Anforderungen.

Lieferumfang

• 1x IMI TA Regel- und Regulierventil TA-Modulator
• 3x Messnippel

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111404
• Ausführung: Membran
• Bauhöhe: 357
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 480
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 38,800 - 190,000
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 60
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 30
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Ausführung: Membran
• Bauhöhe: 357
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 480
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 38,800 - 190,000
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 60
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 30
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
