Allgemeine Beschreibung

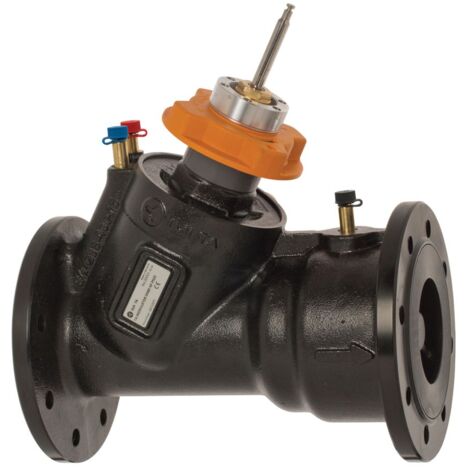

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil, das für die stetige Regelung (PIBCV) konzipiert wurde. Es bietet eine präzise Temperaturregelung dank der einzigartigen EQM-Charakteristik und kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgestattet werden. Der integrierte Differenzdruckregler sorgt für hohe Regelautorität und Stabilität sowie eine automatische Begrenzung der Durchflussmenge.Technische daten
- Nenndurchmesser: DN 80
- Max. Durchfluss: 49000 l/h
- Max. Differenzdruck: 800 kPa
- Min. Differenzdruck: 30 kPa
- Betriebstemperatur: -20 °C bis +120 °C
- Nenndruck: PN 16
- Bauhöhe: 360 mm
- Länge: 310 mm
- Leckrate: <= 0,01% des maximalen Durchflusses (Klasse IV nach EN 60534-4)
- Material des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
Kompatibilität und Zubehör
- Geeignet für TA-Slider 750 Stellantriebe mit automatischer Huberkennung
- Geeignet für Glykol
Installation
Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten.
Anwendung
Das Ventil eignet sich als Durchflussbegrenzer ohne Stellantrieb und ermöglicht eine stufenlose Durchflusseinstellung von 100% nach 0% am Thermostat-Oberteil ohne Werkzeug. Die Durchflusseinstellung und die Messung von Durchfluss, Temperatur und Druckverlust erfolgen über drei Messnippel.
Weitere Informationen
Der Zugang zu den Messnippeln und zur Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Es sind keine Spezialwerkzeuge erforderlich.
