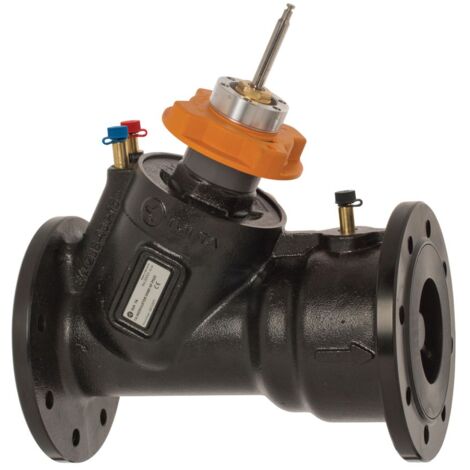

IMI Heimeier TA Regel- und Regulierventil TA-Modulator druckunabhängig, DN 80 High Flow, Flansche, PN 25, 400kPA

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 80 High Flow, Nenndruck PN 25 max. 400kPa, mit Flansch

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil zur stetigen Regelung (PIBCV) für Anwendungen mit einem Nenndurchmesser von DN 80 und einem Nenndruck von PN 25. Ausgestattet mit Flanschanschlüssen und einem integrierten Differenzdruckregler, ermöglicht es eine präzise Temperaturregelung und eine automatische Begrenzung der Durchflussmenge. Es ist für den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen konzipiert, wo eine exakte Durchfluss- und Temperaturkontrolle erforderlich ist.

Welche Kernfunktionen bietet der TA-Modulator?

Der TA-Modulator von IMI TA ist ein druckunabhängiges Regel- und Regulierventil zur stetigen Regelung (PIBCV). Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Der integrierte Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher und beinhaltet eine automatische Begrenzung der Durchflussmenge. Die Messung des Durchflusses und des verfügbaren Druckes unterstützt eine Systemoptimierung und Diagnose.

Welche Stellantriebe sind kompatibel und wie wird der Durchfluss begrenzt?

Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Es ist für den Einsatz mit TA-Slider 750 Stellantrieben mit automatischer Huberkennung ausgelegt. Ohne Stellantrieb ist der TA-Modulator auch als Durchflussbegrenzer geeignet. Die stufenlose Durchflusseinstellung von 100% bis 0% erfolgt am Thermostat-Oberteil ohne Spezialwerkzeug. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar.

Welche Mess- und Bedienmöglichkeiten sind integriert?

Der TA-Modulator verfügt über drei Messnippel zur Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe. Eine Absperrfunktion mit Handrad dient der Durchflusseinstellung. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite.

Welche Einbauoptionen und Materialien werden verwendet?

Der Einbau des Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Das Gehäuse besteht aus Sphäroguss EN-GJS-400 und ist mit einer elektrophoretischen Beschichtung versehen. Die Flansche entsprechen EN-1092-2, Typ 21. Das Ventil ist für den Einsatz mit Glykol geeignet. Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 25
• Anschlüsse: Flansch
• Max. Durchfluss: 49000 l/h
• Max. Differenzdruck: 800 kPa
• Min. Differenzdruck: 30 kPa
• Betriebstemperatur: -20 °C bis +120 °C
• Hublänge: 20 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400
• Klappencharakteristik: linear

Das IMI TA TA-Modulator Regel- und Regulierventil bietet als druckunabhängige Lösung eine präzise und stabile Durchfluss- und Temperaturregelung. Mit einem Nenndurchmesser von DN 80, einem Nenndruck von PN 25, einem maximalen Durchfluss von 49000 l/h und einem maximalen Differenzdruck von 800 kPa ist es für anspruchsvolle Anwendungen in der Haustechnik konzipiert. Die integrierten Mess- und Diagnosefunktionen sowie die flexible Einbaumöglichkeit unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32202111110
• Ausführung: Membran
• Bauhöhe: 360
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Länge: 310
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 800
• Volumenstrom: 9,520 - 49,000
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 45
• Anschluss Bedienungselement: mit Adapter
• Klappencharakteristik: linear
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 20
• Mit Messnippel: ja
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
