IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 15, Kvs-Wert 0,63

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 15, max. Durchfluss Kvs 0,63m3/h Hub 12mm

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil, das speziell für den Einsatz mit elektrischen Stellantrieben in Heizungs- und Kälteanlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 15, einem Nenndruck von PN 16 und einem präzisen Kvs-Wert von 0,63 m³/h bietet dieses Ventil eine zuverlässige Regelung für anspruchsvolle Anwendungen in der Haustechnik.

Wofür ist das IMI TA Regelventil CV 316 RGA geeignet?

Das IMI TA Regelventil CV 316 RGA fungiert als 3-Weg Misch- oder Umschaltventil und ist optimal für die präzise Steuerung von Medienströmen in Heizungs- und Kälteanlagen. Es ist für den Betrieb mit elektrischen Stellantrieben ausgelegt und ermöglicht eine flexible Integration in bestehende Systeme der Haustechnik. Die Ventilserie ist bis zu einer Dimension von DN 50 verfügbar, wobei dieses spezifische Modell einen Nenndurchmesser von DN 15 aufweist.

Welche Materialien und Anschlüsse zeichnen das Ventil aus?

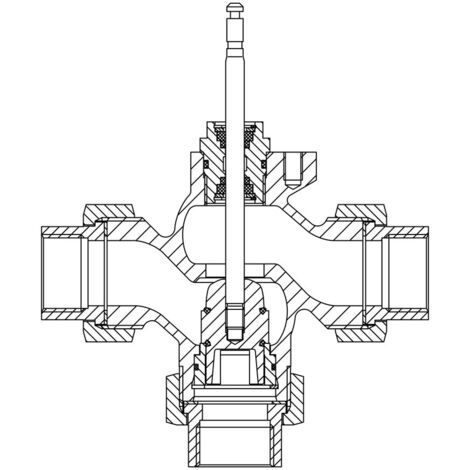

Das Gehäuse des Regelventils besteht aus hochwertigem Rotguss CC491K (Bronze Rg 5), was zu einer hohen Beständigkeit und Langlebigkeit beiträgt. Der Kegel ist aus Messing CW614N gefertigt, während die Spindel aus nichtrostendem, martensitischem Chromstahl besteht. Die Spindelabdichtung wird durch EPDM O-Ringe realisiert. Das Gehäuse ist mit einem Außengewinde gemäß ISO 228/1 ausgestattet. Im Lieferumfang sind Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 enthalten, die eine flachdichtende Installation ermöglichen.

Welche technischen Merkmale bietet das Regelventil?

Das IMI TA Regelventil CV 316 RGA verfügt über eine Kennlinien-Charakteristik von A-AB gleichprozentig und B-AB linear, was eine feinfühlige und genaue Regelung ermöglicht. Das Stellverhältnis beträgt 50:1 und der Höchsthub des Regelventils liegt bei 12 mm. Die Mediumtemperatur im Dauerbetrieb erstreckt sich von -15 °C bis +150 °C. Die Installation des Ventils ist ohne den Einsatz von Spezialwerkzeug möglich. Für den Betrieb bei Temperaturen über 130 °C wird eine horizontale Montage des Ventils empfohlen.

Technische Daten

• Typ: CV 316 RGA (3-Weg Misch- oder Umschaltventil)
• Nenndurchmesser: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 0,63 m³/h
• Kennlinien-Charakteristik: A-AB gleichprozentig, B-AB linear
• Stellverhältnis: 50:1
• Hublänge: 12 mm
• Mediumtemperatur (Dauerbetrieb): -15 °C bis +150 °C
• Werkstoff Gehäuse: Rotguss CC491K (Bronze Rg 5)
• Spindelabdichtung: O-Ringe EPDM

Das IMI TA Regelventil CV 316 RGA stellt eine leistungsstarke und langlebige Lösung für die präzise Temperaturregelung in Heizungs- und Kälteanlagen dar. Seine robuste Konstruktion aus Rotguss, der Nenndruck von PN 16 und der exakte Kvs-Wert von 0,63 m³/h tragen zu einer hohen Betriebssicherheit bei. Die einfache Handhabung und die breite Anwendungsmöglichkeit machen es zu einer verlässlichen Komponente in der modernen Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60330115
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 12
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 0,63
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 15
• Einstellverhältnis (Svo): 50
• Kennlinien-Charakteristik: gleichprozentig
