IMI Heimeier TA Regelventil Typ CV 316 RGA PN 16, DN 15, Kvs-Wert 1,0

IMI TA Regelventil Typ CV316 RGA, 3-Weg Nenndruck PN 16 Durchmesser DN 15, max. Durchfluss Kvs 1,0m3/h Hub 12mm

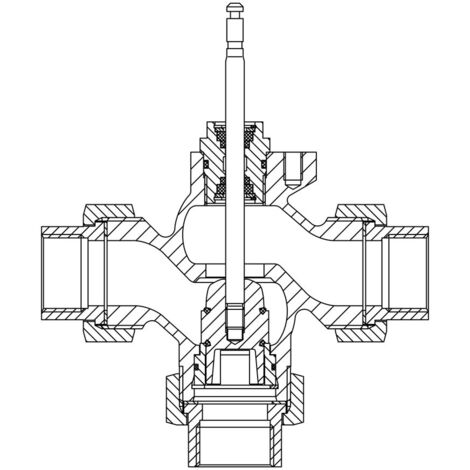

Das IMI TA Regelventil Typ CV 316 RGA ist ein 3-Weg Misch- oder Umschaltventil für elektrische Stellantriebe. Es ist speziell für den Einsatz in Heizungs- und Kälteanlagen der Haustechnik konzipiert. Mit einem Nenndurchmesser von DN 15, einem Nenndruck von PN 16 und einem Kvs-Wert von 1,25 m³/h bietet dieses Ventil eine präzise Regelung von Strömungen.

Welche Funktionen bietet das IMI TA CV 316 RGA Regelventil?

Das IMI TA Regelventil CV 316 RGA fungiert als 3-Weg Misch- oder Umschaltventil und ist für den Betrieb mit elektrischen Stellantrieben ausgelegt. Es verfügt über eine Charakteristik von A-AB gleichprozentig und B-AB linear, was eine flexible Anpassung an verschiedene Systemanforderungen ermöglicht. Das Stellverhältnis beträgt 50:1, was eine feine und genaue Regelung des Mediums sicherstellt. Der Höchsthub des Regelventils liegt bei 12 mm.

Aus welchen Materialien besteht das Regelventil?

Das Gehäuse des Regelventils besteht aus Rotguss CC491K, einem Material, das für seine Beständigkeit in Heizungs- und Kälteanlagen bekannt ist. Der Kegel ist aus Messing CW614N gefertigt, während die Spindel aus nichtrostendem, martensitischem Chromstahl besteht. Die Spindelabdichtung wird durch O-Ringe aus EPDM realisiert, die für eine zuverlässige Dichtheit sorgen.

Welche Anschlussmöglichkeiten und Montagehinweise gibt es?

Das Ventil ist mit einem flachdichtenden Außengewinde gemäß ISO 228/1 ausgestattet. Zusätzlich sind Anschlussverschraubungen aus Sphäroguss mit zylindrischem Innengewinde nach ISO 7/1 enthalten. Das Regelventil verfügt über drei Kupplungsanschlüsse, was eine vielseitige Integration in bestehende Rohrleitungssysteme ermöglicht. Bei Temperaturen über 130 °C wird eine horizontale Montage des Ventils empfohlen.

Welche Betriebsparameter sind für das Ventil relevant?

Das Regelventil ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -15 °C bis +150 °C eingesetzt werden.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 16
• Kvs-Wert: 1,25 m³/h
• Betriebstemperatur: -15 °C bis +150 °C
• Stellverhältnis: 50:1
• Hublänge: 12 mm
• Werkstoff Gehäuse: Rotguss CC491K
• Werkstoff Kegel: Messing CW614N
• Werkstoff Spindel: Nichtrostender, martensitischer Chromstahl
• Spindelabdichtung: O-Ringe EPDM
• Charakteristik: A-AB gleichprozentig, B-AB linear

Das IMI TA Regelventil Typ CV 316 RGA in DN 15 und PN 16 ist eine präzise Komponente für Heizungs- und Kälteanlagen. Mit einem Kvs-Wert von 1,25 m³/h, einem Höchsthub von 12 mm und einem breiten Betriebstemperaturbereich von -15 °C bis +150 °C bietet es eine zuverlässige und effiziente Regelung. Die robuste Bauweise aus Rotguss und die Eignung für elektrische Stellantriebe machen es zu einer langlebigen Lösung für die Haustechnik.

Lieferumfang

• 1x IMI TA Regelventil Typ CV 316 RGA
• 1x Anschlussverschraubungen aus Sphäroguss

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60330215
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 12
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 1,25
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 15
• Einstellverhältnis (Svo): 50
• Kennlinien-Charakteristik: gleichprozentig
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Mit Kupplungsanschluss 3: ja
• Hublänge: 12
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Kvs-Wert: 1,25
• Mediumtemperatur (Dauerbetrieb): -15 - 150
• Nenndurchmesser: DN 15
• Einstellverhältnis (Svo): 50
• Kennlinien-Charakteristik: gleichprozentig
