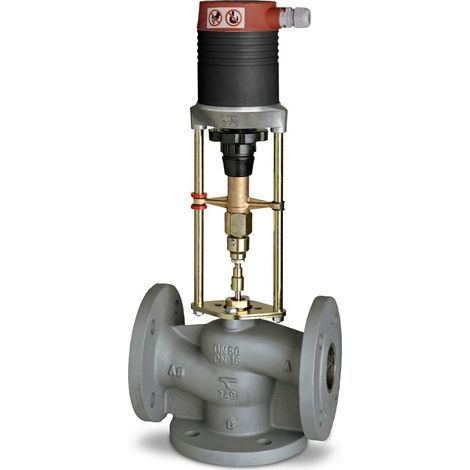

IMI Heimeier TA Regelventil Typ CV206 GG PN 6, DN 80, Kvs-Wert 80

IMI TA Regelventil Typ CV206 GG, 2-Weg Nenndruck PN 6 Durchmesser DN 80, max. Durchfluss Kvs 80m3/h Hub 30mm

Das IMI TA Regelventil Typ CV206 GG ist ein 2-Weg-Durchgangsregelventil für den Einsatz in der Haustechnik bei Heizungs- und Kälteanlagen. Mit DN 80, PN 6 und einem Kvs-Wert von 80 m3/h eignet es sich zur gleichprozentigen Regelung von Durchfluss und Medienströmen.

Welche Ventilbauart bietet das IMI TA CV206 GG?

Das TA Regelventil CV 206 GG ist als 2-Weg-Durchgangsregelventil ausgeführt. Die Kennlinien-Charakteristik ist gleichprozentig, wodurch sich das Regelverhalten an die jeweiligen Anforderungen in Heizungs- und Kälteanlagen anpassen lässt. Das Stellverhältnis beträgt 100:1 und der Höchsthub des Regelventils liegt bei 30 mm.

Welche Werkstoffe und Komponenten sind im Ventil verarbeitet?

Das Gehäuse besteht aus Grauguss EN-JL1040. Der Kegel ist aus Messing GW614N ausgeführt, während die Spindel aus nichtrostendem, martensitischem Chromstahl gefertigt ist. Die Spindelabdichtung erfolgt über O-Ringe aus EPDM.

Wie sind Anschluss und Baulänge ausgeführt?

Die Anschlüsse sind als Flansch ausgeführt und entsprechen EN 1092-2 type 21. Die Baulängen des Ventils entsprechen EN 558-1 Basisreihe 1.

Welche Betriebsdaten sind relevant?

Für den Dauerbetrieb ist eine Mediumtemperatur von 0 °C bis +150 °C angegeben. Der Nenndruck liegt bei PN 6. Bei Temperaturen über 130 °C wird die Montage der Ventile in horizontaler Position empfohlen.

Ist eine einfache Installation möglich?

Die Konstruktion des IMI TA Regelventils CV206 GG ist auf eine unkomplizierte Installation ausgelegt. Für die Montage des Ventils ist kein Spezialwerkzeug erforderlich, was den Installationsprozess vereinfacht.

Technische Daten

• Typ: CV206 GG
• Ventilbauart: 2-Weg-Durchgangsregelventil
• Kennlinien-Charakteristik: gleichprozentig
• Nenndruck: PN 6
• Nenndurchmesser: DN 80
• Kvs-Wert: 80 m3/h
• Höchsthub: 30 mm
• Stellverhältnis: 100:1
• Mediumtemperatur: 0 °C bis +150 °C
• Werkstoff Gehäuse: Grauguss EN-JL1040

Das IMI TA Regelventil Typ CV206 GG bietet als robustes 2-Weg-Durchgangsregelventil eine präzise und zuverlässige Lösung für Heizungs- und Kälteanlagen. Mit seinem Graugussgehäuse, einem Nenndurchmesser von DN 80, einer Druckstufe von PN 6 und einem Kvs-Wert von 80 m3/h ist es für anspruchsvolle Anwendungen in der Haustechnik geeignet und ermöglicht eine effiziente Medienstromregelung.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 60215180
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Nenndurchmesser Anschluss 2: DN 80
• Hublänge: 30
• Kvs-Wert: 80
• Mediumtemperatur (Dauerbetrieb): -10 - 150
• Nenndurchmesser Anschluss 1: DN 80
• Kennlinien-Charakteristik: gleichprozentig
