IMI Heimeier TA Stellantrieb TA-Slider 750, 100-240V stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt

IMI TA Stellantrieb TA-Slider 750, 100-240V stetig, 0-10V DC, 3-Punkt, 2-Punkt

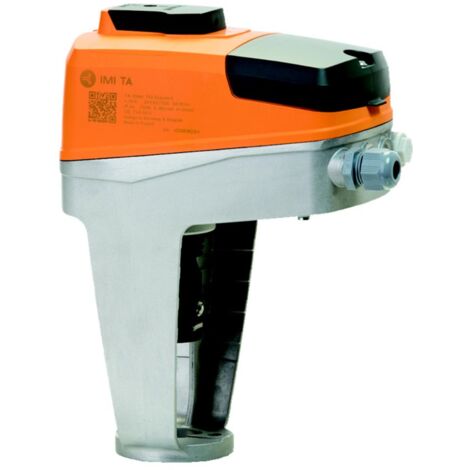

Der IMI TA Stellantrieb TA-Slider 750 ist ein digital konfigurierbarer Push/Pull-Stellantrieb mit einer Stellkraft von 750 N. Er ist für den Einsatz in modernen hydronischen Regelungen und den hydraulischen Abgleich konzipiert. Der Stellantrieb arbeitet mit einer Spannungsversorgung von 100-240 VAC und unterstützt stetige Regelung sowie 3-Punkt- und 2-Punkt-Funktionen mit einem Eingangssignal von 0(2)-10 VDC. Er ist kompatibel mit einer Vielzahl von Ventilen, darunter TA-Modulator DN65-80, TA-FUSION-C/P DN32-150, KTM 512 DN65, CV 216/316 RGA DN 15-50 und CV 206/306 GG DN15-50.

Wie lässt sich der TA-Slider 750 flexibel anpassen?

Der IMI TA-Slider 750 Stellantrieb ist umfassend digital konfigurierbar und ermöglicht eine flexible Anpassung der Parameter an die jeweiligen Gegebenheiten vor Ort. Über ein Smartphone, Bluetooth und einen TA-Dongle können alle Einstellungen individuell angepasst werden. Es stehen mehr als 200 Einstelloptionen zur Verfügung, um Ein- und Ausgangssignale, den Digitaleingang, Relais, die Charakteristik und viele weitere Parameter zu konfigurieren. Für die Einstellung ist kein Spezialwerkzeug erforderlich.

Welche Funktionen und Regelungsarten bietet der Stellantrieb?

Dieser Stellantrieb bietet eine Vielzahl an Funktionen für eine präzise und zuverlässige Regelung. Dazu gehören die stetige Regelung, 3-Punkt- und 2-Punkt-Regelung sowie eine Handbetätigungsoption. Eine automatische Hubanpassung, die Anzeige von Betriebsart, Status und Position sowie ein VDC-Ausgangssignal sind integriert. Der Stellantrieb verfügt zudem über eine einstellbare Hubbegrenzung, einen Ventilblockierschutz und eine Ventilblockage-Erkennung. Im Fehlerfall wird eine Sicherheitsstellung eingenommen, und eine Diagnose- sowie Protokollfunktion zeichnet die letzten 10 Fehler auf.

Für welche Ventile ist der TA-Slider 750 geeignet und wie wird er angeschlossen?

Der TA-Slider 750 ist für eine breite Palette von Ventilen ausgelegt. Er ist kompatibel mit TA-Modulator Ventilen der Dimensionen DN65-80, TA-FUSION-C/P Ventilen von DN32-150, KTM 512 DN65 sowie CV 216/316 RGA DN 15-50 und CV 206/306 GG DN15-50, einschließlich Varianten mit 20 mm Hub. Der Ventilanschluss erfolgt mittels zwei M8-Schrauben am Ventil und einer Schnellverbindung an der Spindel.

Technische Daten

• Stellkraft: 750 N
• Hublänge: 20 mm
• Stellgeschwindigkeit: 3, 4, 6, 8, 12 oder 16 s/mm
• Spannungsversorgung: 100-240 VAC
• Eingangssignal: 0(2)-10 VDC
• Leistungsaufnahme Betrieb: <9,7 VA(VAC)
• Schutzart: IP 54
• Umgebungstemperatur: 0 bis +50 °C
• Medientemperatur: 0 bis +120 °C
• Baulänge: 124 mm

Der IMI TA Stellantrieb TA-Slider 750 bietet eine leistungsstarke und flexible Lösung für anspruchsvolle Regelungsaufgaben in der Haustechnik. Mit einer Stellkraft von 750 N, einer Hublänge von 20 mm und der Möglichkeit zur stetigen, 3-Punkt- oder 2-Punkt-Regelung passt er sich vielseitig an. Die digitale Konfigurierbarkeit via Smartphone und die umfassenden Diagnosefunktionen stellen eine effiziente und zuverlässige Betriebsweise sicher.

Produktspezifikation

• Hersteller-Warengruppe: Regelventile
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32222640110
• Baulänge: 124
• Bauhöhe: 261
• Bautiefe: 209
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 0 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: nein
• Schutzart (IP): IP54
• Regelungsart An/Aus: ja
• Regelungsart modulierend: ja
• Regelungsart Split-Range: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: ja
• Mit Sicherheitsfunktion: ja
• Spannungsfrei wenn geschlossen: nein
• Mit mechanischem Standanzeiger: nein
• Zustandsmeldung: 0 - 10 V
• Drehmoment: 750
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 9,7
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: nein
• Endkontakte: ohne
• Verstellkraft: 750
• Selbsteinstellbare Schlaglänge: ja
• Einstellbare Zustandsmeldung: ja
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
