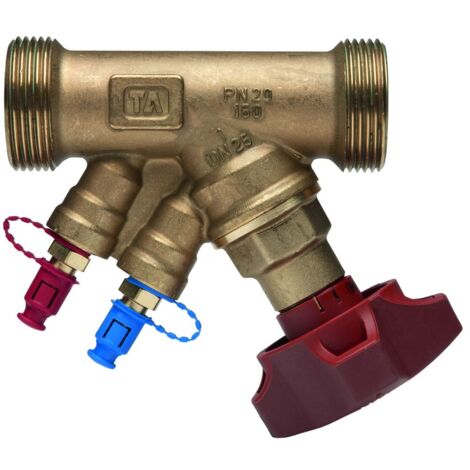

IMI Heimeier TA Strangregulierventil STAD-C Außengewinde, DN 25

IMI TA Strangregulierventil STAD-C, Nennweite DN 25, Nenndruck PN 20 Außengewinde

Das IMI TA Strangregulierventil STAD-C mit Außengewinde und einer Nennweite von DN 25 ist ein präzises Einregulierungsventil für anspruchsvolle Kälteanlagen. Es wurde speziell für den Einsatz in Kältesystemen mit Frostschutzzusätzen entwickelt und eignet sich optimal für Kühlmöbel sowie Gefrierhäuser. Das Ventil zeichnet sich durch seine robuste AMETAL-C Konstruktion, stufenlose Voreinstellung und doppelt gesicherte Messnippel aus.

Wie ist das STAD-C konstruiert?

Das Strangregulierventil STAD-C von IMI TA verfügt über ein Gehäuse und eine Innengarnitur aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C. Die Schrägsitzbauweise und eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung stellen eine zuverlässige Funktion sicher. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Alle Bedienelemente sind auf der Handradseite angeordnet.

Welche Funktionen bietet die Voreinstellung?

Eine stufenlose Voreinstellung wird durch eine Hubbegrenzung und eine digitale Anzeige im Handrad ermöglicht. Diese Einstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Für die Bedienung ist kein Spezialwerkzeug erforderlich.

Wie erfolgt die Messung und der Anschluss?

Das Ventil ist mit selbstdichtenden, doppelt gesicherten Messnippeln ausgestattet, die eine zweifache Abdichtung für die Druckverlust- beziehungsweise Durchflussmessung bieten. Die Anschlüsse sind als Außengewinde zylindrisch BSPP (ISO 228-1) ausgeführt und ermöglichen in Verbindung mit Überwurfmuttern eine flachdichtende Installation mit Löt- oder Anschweißnippeln.

Für welche Medien und Drücke ist das Ventil geeignet?

Das IMI TA STAD-C ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und für einen Nenndruck von PN 20 spezifiziert. Es ist zudem für warmes Trinkwasser, Leitungswasser und Heizungswasser geeignet.

Technische Daten

• Nenndurchmesser: DN 25 (1 Zoll)
• Druckstufe: PN 20
• Betriebstemperatur: -20 °C bis +120 °C
• Kvs-Wert: 8,7
• Werkstoff Gehäuse: AMETAL-C
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Bedienhöhe: 105
• Durchmesser Handrad: 70
• Winkel der Spindel: 45
• Mit Messnippel: ja

Das IMI TA Strangregulierventil STAD-C bietet eine präzise und zuverlässige Lösung für die Einregulierung in anspruchsvollen Kälte- und Heizungsanlagen. Mit seinem robusten AMETAL-C Gehäuse, der stufenlosen Voreinstellung und den doppelt gesicherten Messnippeln stellt es eine langlebige Komponente dar. Die Eignung für Temperaturen von -20 °C bis +120 °C und ein Nenndruck von PN 20 unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52156025
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 20
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 8,7
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1 Zoll (25)
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 20
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 8,7
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1 Zoll (25)
