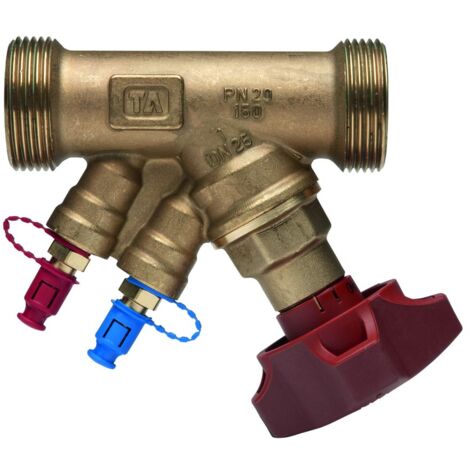

IMI Heimeier TA Strangregulierventil STAD-C Außengewinde, DN 32

IMI TA Strangregulierventil STAD-C, Nennweite DN 32 Nenndruck PN 20, Außengewinde

Das IMI TA Strangregulierventil STAD-C, Nennweite DN 32 und Nenndruck PN 20, ist ein vielseitiges Einregulierungsventil mit Außengewinde. Es wurde speziell für Kältesysteme mit Frostschutzzusätzen konzipiert und findet optimalen Einsatz in Kühlmöbeln und Gefrierhäusern. Zudem ist es für warmes Trinkwasser, Leitungswasser und Heizungswasser geeignet.

Welche Materialien und Konstruktionsmerkmale zeichnen das STAD-C aus?

Das Gehäuse und die Innengarnitur des IMI TA Strangregulierventils STAD-C bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Die Konstruktion ist in Schrägsitzbauweise ausgeführt. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie eine Sitzdichtung mit Kegel und O-Ring aus EPDM sorgen für eine zuverlässige Funktion und Abdichtung.

Wie erfolgt die präzise Einregulierung und Durchflussmessung?

Das Ventil ermöglicht eine stufenlose Voreinstellung durch Hubbegrenzung und eine digitale Anzeige im Handrad, die plombierbar ist. Für die Druckverlust- bzw. Durchflussmessung sind selbstdichtende, doppelt gesicherte Messnippel (2-fach dichtend) integriert. Ein Messanschluss und ein Standanzeiger sind ebenfalls vorhanden.

Wie wird das Ventil installiert und bedient?

Der Anschluss des STAD-C erfolgt über ein Außengewinde in Verbindung mit Überwurfmuttern für Löt- oder Anschweißnippel, flachdichtend. Alle Bedienungselemente befinden sich auf der Handradseite. Das Öffnen des Ventils ist mit einem Gabelschlüssel der Größe NW 13 möglich, wodurch kein Spezialwerkzeug erforderlich ist. Das Ventil ist für Handbedienung geeignet.

Technische Daten

• Nenndurchmesser: DN 32 (1 1/4 Zoll)
• Druckstufe: PN 20
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff des Gehäuses: AMETAL-C
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Kvs-Wert: 14,2
• Bedienhöhe: 110
• Durchmesser Handrad: 70
• Winkel der Spindel: 45
• Oberflächenschutz: unbehandelt

Das IMI TA Strangregulierventil STAD-C bietet eine zuverlässige und präzise hydraulische Einregulierung für vielfältige Anwendungen. Mit einem Nenndurchmesser von DN 32 und einer Druckstufe von PN 20 ist es für Kältesysteme, Kühlmöbel, Gefrierhäuser sowie Trink- und Heizungswassersysteme geeignet. Die robuste Konstruktion aus AMETAL-C und die stufenlose Voreinstellung ermöglichen eine langlebige und effiziente Funktion.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52156032
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 20
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 110
• Kvs-Wert: 14,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1 1/4 Zoll (32)
