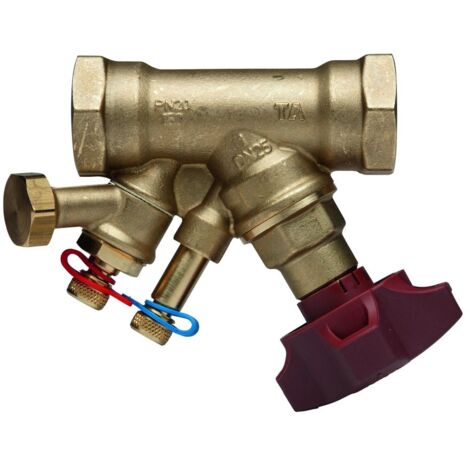

IMI Heimeier TA Strangregulierventil STAD-C zum direkten Einlöten, DN 20

IMI TA Strangregulierventil STAD-C, Nennweite DN 20 Nenndruck PN 20, zum direkten Einlöten

Das IMI TA Strangregulierventil STAD-C ist ein präzises Einregulierungsventil in Schrägsitzbauweise, das speziell für den Einsatz in Kälteanlagen entwickelt wurde. Es eignet sich ideal für Systeme mit Frostschutzzusätzen, Kühlmöbel und Gefrierhäuser. Mit einer Nennweite von DN 20 und einem Nenndruck von PN 20 ist es für den direkten Einlöten-Anschluss konzipiert und bietet eine zuverlässige Leistung.

Für welche Anwendungen ist das IMI TA STAD-C geeignet?

Das STAD-C Einregulierungsventil von IMI TA ist vielseitig in Kältesystemen einsetzbar, insbesondere dort, wo Frostschutzzusätze verwendet werden. Es findet zudem optimale Anwendung in Kühlmöbeln und Gefrierhäusern, wo eine präzise Regelung des Volumenstroms erforderlich ist. Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C, was zur Langlebigkeit und Zuverlässigkeit des Ventils beiträgt.

Wie erfolgt die präzise Einstellung und Messung?

Das IMI TA STAD-C ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung und eine digitale Anzeige im Handrad. Diese Voreinstellung ist plombierbar, um Manipulationen zu verhindern. Für die Druckverlust- und Durchflussmessung sind selbstdichtende, doppelt gesicherte Messnippel (2-fach dichtend) integriert. Alle Bedienungselemente sind auf der Handradseite angeordnet. Das Öffnen des Ventils erfordert lediglich einen Gabelschlüssel NW 13, wodurch kein Spezialwerkzeug notwendig ist.

Welche Konstruktionsmerkmale bietet das Ventil?

Die Schrägsitzbauweise ist für Kälteanlagen optimiert. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie eine Sitzdichtung mit Kegel und O-Ring aus EPDM sorgen für eine sichere Funktion. Der Anschluss erfolgt zum direkten Einlöten und ist flachdichtend.

Technische Daten

• Nennweite: DN 20 (22mm)
• Nenndruck: PN 20
• Betriebstemperatur: -20 °C bis +120 °C
• Material Gehäuse/Innengarnitur: AMETAL-C
• Sitzdichtung: Kegel mit O-Ring aus EPDM
• Anschluss: Zum direkten Einlöten, flachdichtend
• Voreinstellung: Stufenlos per Hubbegrenzung mit digitaler Anzeige im Handrad
• Messnippel: Doppelt gesichert (2-fach dichtend) für Druckverlust- und Durchflussmessung
• Werkzeug zum Öffnen: Gabelschlüssel NW 13

Das IMI TA Strangregulierventil STAD-C bietet eine zuverlässige Lösung für die präzise Volumenstromregelung in Kälteanlagen. Mit seiner robusten Bauweise aus AMETAL-C, der stufenlosen Voreinstellung und den doppelt gesicherten Messnippeln ist es für anspruchsvolle Anwendungen konzipiert. Die einfache Handhabung und die breite Betriebstemperatur von -20 °C bis +120 °C unterstreichen die Funktionalität dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52153020
