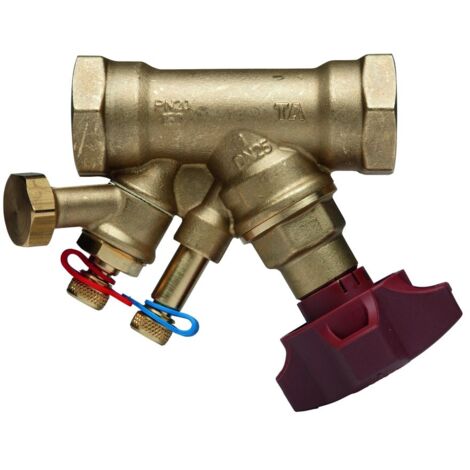

IMI Heimeier TA Strangregulierventil STAD-C zum direkten Einlöten, DN 25

IMI TA Strangregulierventil STAD-C, Nennweite DN 25 Nenndruck PN 20, zum direkten Einlöten

Das IMI TA Strangregulierventil STAD-C ist ein robustes Einregulierungsventil, das speziell für den Einsatz in Kältesystemen mit Frostschutzzusätzen entwickelt wurde. Es eignet sich ideal für Kühlmöbel und Gefrierhäuser. Das Ventil ist für den direkten Einbau durch Einlöten konzipiert und verfügt über eine Nennweite von DN 25 (28mm) sowie einen Nenndruck von PN 20.

Wie ist das STAD-C für Einregulierung und Messung ausgelegt?

Das STAD-C von IMI TA ist als Strangregulierventil in Schrägsitzbauweise für Kälteanlagen ausgeführt. Eine stufenlose Voreinstellung erfolgt über Hubbegrenzung, ergänzt durch eine digitale Anzeige im Handrad. Die Voreinstellung ist plombierbar. Für die Druckverlust- bzw. Durchflussmessung sind doppelt gesicherte Messnippel integriert, die selbstdichtend und 2-fach dichtend ausgeführt sind.

Welche Materialien werden verwendet und wie ist das Ventil abgedichtet?

Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für eine stabile Funktion. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM.

Wie erfolgt die Bedienung und der Anschluss des Ventils?

Alle Bedienungselemente sind auf der Handradseite angeordnet. Das Ventil lässt sich mit einem Gabelschlüssel NW 13 öffnen, wobei kein Spezialwerkzeug erforderlich ist. Der Anschluss ist für das direkte Einlöten vorgesehen und flachdichtend ausgeführt.

Welche Betriebsparameter sind für den Einsatz relevant?

Das STAD-C ist für Betriebstemperaturen von -20 °C bis +120 °C ausgelegt. Der Nenndruck ist mit PN 20 angegeben.

Technische Daten

• Nennweite: DN 25 (28mm)
• Nenndruck: PN 20
• Betriebstemperatur: -20 °C bis +120 °C
• Material Gehäuse/Innengarnitur: AMETAL-C
• Sitzdichtung: Kegel mit O-Ring aus EPDM
• Anschlussart: Direktes Einlöten, flachdichtend
• Bauart: Schrägsitzbauweise
• Voreinstellung: Stufenlos über Hubbegrenzung mit digitaler Anzeige
• Messnippel: Doppelt gesichert, selbstdichtend
• Öffnungswerkzeug: Gabelschlüssel NW 13

Das IMI TA Strangregulierventil STAD-C bietet eine zuverlässige Lösung für die präzise Volumenstromeinregulierung in Kälteanlagen. Mit seiner robusten Bauweise aus AMETAL-C, der stufenlosen Voreinstellung und den doppelt gesicherten Messnippeln ist es für anspruchsvolle Anwendungen konzipiert. Die Betriebstemperatur von -20 °C bis +120 °C und der Nenndruck von PN 20 unterstreichen die Leistungsfähigkeit dieses Ventils mit einer Nennweite von DN 25.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52153025
