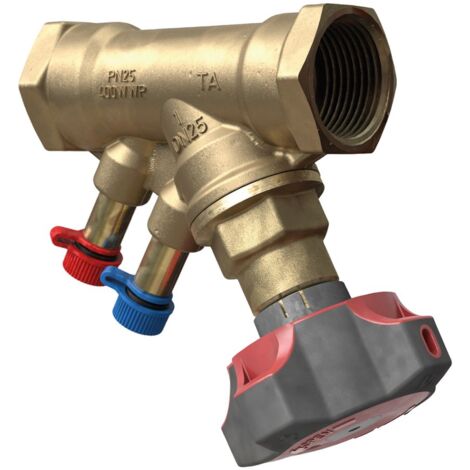

IMI Heimeier TA Strangregulierventil STAD, PN 25 Innengewinde, DN 10

IMI TA Strangregulierventil STAD, Nennweite DN 10 Nenndruck PN 25, Innengewinde

Das IMI TA Strangregulierventil STAD ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie in Industrieanlagen geeignet. Das Ventil zeichnet sich durch eine stufenlose Voreinstellung mit digitaler Anzeige und eine robuste Bauweise aus korrosionsbeständigem AMETAL-C aus.

Wie funktioniert die präzise Einregulierung?

Das STAD Einregulierungsventil bietet höchste Genauigkeit für hydraulische Systeme. Eine stufenlose Voreinstellung ist durch eine Hubbegrenzung und eine digitale Anzeige im Handrad möglich. Die Einstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung bieten. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse und die Innengarnitur des Ventils bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Dies trägt zu einer langen Lebensdauer und zuverlässigen Funktion bei, selbst unter anspruchsvollen Betriebsbedingungen. Die Schrägsitzbauweise und eine nichtsteigende Spindel mit abzugsicherem Ventilkegel sowie O-Ring-Abdichtung unterstützen den zuverlässigen Ventilbetrieb. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Für die Installation ist kein Spezialwerkzeug erforderlich.

Für welche Anwendungen ist das Ventil geeignet?

Das Strangregulierventil ist vielseitig einsetzbar in Heizungs-, Klima- und Industrieanlagen. Es ist zudem für warmes Trinkwasser, Leitungswasser und Heizungswasser geeignet, was seine Flexibilität in verschiedenen hydraulischen Systemen unterstreicht. Der Anschluss erfolgt als Innengewinde für Gewinderohr, in zylindrischer Ausführung (BSPP).

Technische Daten

• Nenndurchmesser: DN 10 (3/8 Zoll)
• Nenndruck: PN 25
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff des Gehäuses: Ametal-C
• Anschluss: Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 1,36
• Winkel der Spindel: 45
• Durchmesser Handrad: 70
• Bedienhöhe: 100
• Messanschluss: Ja

Das IMI TA Strangregulierventil STAD mit PN 25 und DN 10 bietet eine zuverlässige und präzise Lösung für die hydraulische Einregulierung. Dank des korrosionsbeständigen AMETAL-C und der digitalen Voreinstellung ist es eine langlebige Komponente für Heizungs-, Klima- und Industrieanlagen, die eine Betriebstemperatur von -20 °C bis +120 °C unterstützt.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52851010
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 100
• Kvs-Wert: 1,36
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 3/8 Zoll (10)
