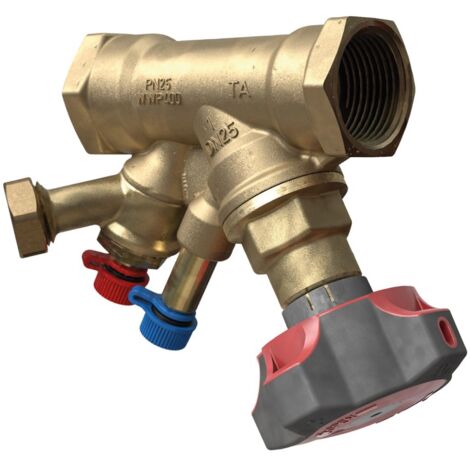

IMI TA Strangregulierventil STAD, Nennweite DN 10 Nenndruck PN 25, Innengewinde, mit Entleerung

Name: IMI TA Strangregulierventil STAD, Nennweite DN 10 Nenndruck PN 25, Innengewinde, mit Entleerung
Brand: HEIMEIER
SKU: 52851610
Price: 92.8 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Giacomini Kugelventil mit rotem Hebelgriff I-I 2 Zoll R250X008

58,30 €

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

IMI TA Strangregulierventil STAD, Nennweite DN 10 Nenndruck PN 25, Innengewinde, mit Entleerung

Das IMI TA Strangregulierventil STAD ist ein präzises Einregulierungsventil in Schrägsitzbauweise, das für hydraulische Systeme entwickelt wurde. Mit einer Nennweite von DN 10 (3/8 Zoll) und einem Nenndruck von PN 25 ist es optimal für die Sekundärseite in Heizungs-, Klima- und Industrieanlagen geeignet. Es verfügt über einen Innengewindeanschluss und eine integrierte Entleerungsfunktion, die eine effiziente Wartung ermöglicht.

Wie unterstützt das STAD die präzise Einregulierung im System?

Das STAD von IMI TA ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung und eine digitale Anzeige im Handrad, die plombierbar ist. Diese Funktionen stellen eine hohe Genauigkeit bei der hydraulischen Einregulierung sicher und tragen zur Effizienz und Stabilität der gesamten Anlage bei.

Welche Mess- und Regelmöglichkeiten bietet das Strangregulierventil?

Für die Druckverlust- und Durchflussmessung ist das Ventil mit selbstdichtenden Messnippeln (2-fach dichtend) ausgestattet. Zusätzlich sind ein Messanschluss sowie ein Impulsleitungsanschluss vorhanden, die präzise Messungen direkt am Ventil ermöglichen.

Wofür ist die Entleerungsfunktion vorgesehen?

Die Ausführung des STAD mit Entleerung umfasst ein Füll- und Entleerungsventil mit einem drehbaren Schlauchanschluss G 3/4. Diese Funktion ist für das Befüllen und Entleeren der Anlage vorgesehen, was die Wartung erheblich erleichtert.

Wie ist die Konstruktion des Ventils beschaffen und welche Materialien werden verwendet?

Das Gehäuse und die Innengarnitur des Ventils bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C. Die nichtsteigende Spindel ist mit einem abzugsicheren Ventilkegel und einer O-Ring-Abdichtung versehen. Die Sitzdichtung des Kegels besteht aus einem O-Ring aus EPDM, was eine zuverlässige Abdichtung ermöglicht. Der Anschluss erfolgt über ein Innengewinde, das für Gewinderohre vorgesehen ist und der Norm BSPT-Rc (ISO 7-1 / EN 10226-1) entspricht. Alle Bedienungselemente sind auf der Handradseite angeordnet, und für die Installation oder Wartung ist kein Spezialwerkzeug erforderlich.

Welche Einsatzbedingungen deckt das Ventil ab?

Das IMI TA Strangregulierventil STAD ist für einen Nenndruck von PN 25 ausgelegt und deckt einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ab. Es ist vielseitig einsetzbar und eignet sich für warmes Trinkwasser, Leitungswasser und Heizungswasser.

Technische Daten

Nenndurchmesser: 3/8 Zoll (10)
Nenndruck: PN 25
Betriebstemperatur: -20 °C bis +120 °C
Werkstoff des Gehäuses: Ametal
Werkstoffgüte: Ametal-C
Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Kvs-Wert: 1,36
Durchmesser Handrad: 70
Bedienhöhe: 100
Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAD bietet eine zuverlässige und präzise Lösung für die hydraulische Einregulierung in anspruchsvollen Systemen. Mit seinem robusten AMETAL-C Gehäuse, einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -20 °C bis +120 °C ist es eine langlebige Komponente für Heizungs-, Klima- und Industrieanlagen. Die einfache Handhabung und die integrierten Mess- und Entleerungsfunktionen unterstreichen die hohe Funktionalität dieses Ventils.
