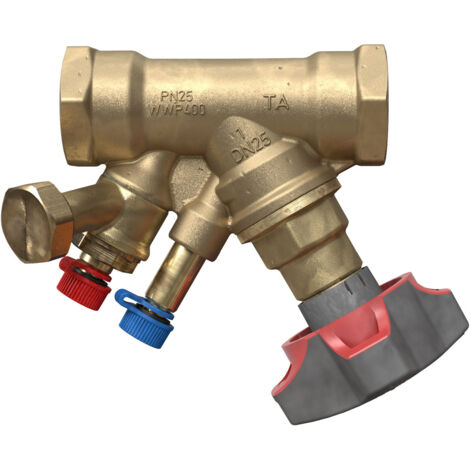

IMI TA Strangregulierventil STAD, Nennweite DN 25 Nenndruck PN 25, Innengewinde, mit Entleerung

IMI TA Strangregulierventil STAD, Nennweite DN 25 Nenndruck PN 25, Innengewinde, mit Entleerung

Das IMI TA Strangregulierventil STAD ist ein präzises Einregulierungsventil in Schrägsitzbauweise, das für hydraulische Systeme in Heizungs-, Klima- und Industrieanlagen konzipiert wurde. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 25 (1 Zoll) ist es optimal für die Sekundärseite in Heizungs- und Kältesystemen geeignet. Das Ventil verfügt über Innengewindeanschlüsse und eine integrierte Entleerungsfunktion. Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C. Eine stufenlose Voreinstellung mit digitaler Anzeige im Handrad sowie selbstdichtende Messnippel für Druckverlust- und Durchflussmessung sind integriert. Die Betriebstemperatur reicht von -20 Grd. C bis +120 Grd. C.

Wie ist das IMI TA STAD Ventil konstruiert?

Das IMI TA STAD Ventil ist in einer robusten Schrägsitzbauweise gefertigt. Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C, was eine hohe Langlebigkeit ermöglicht. Die nichtsteigende Spindel ist mit einem abzugsicheren Ventilkegel und einer O-Ring-Abdichtung ausgestattet. Die Sitzdichtung des Kegels besteht aus EPDM.

Welche Funktionen bietet das Ventil zur präzisen Systemregelung?

Das Strangregulierventil ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung, deren digitale Anzeige sich im Handrad befindet und plombierbar ist. Für die präzise Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung aufweisen. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht.

Welche Anschluss- und Einsatzmöglichkeiten bietet das IMI TA STAD?

Der Anschluss des Ventils erfolgt über Innengewinde, die für Gewinderohre geeignet sind. Es ist mit einem Füll- und Entleerungsventil ausgestattet, das einen drehbaren Schlauchanschluss G 3/4 besitzt. Dies ermöglicht eine einfache Befüllung und Entleerung des Systems. Das Ventil ist für warmes Trinkwasser, Leitungswasser und Heizungswasser geeignet und findet Anwendung in Heizungs-, Klima- und Industrieanlagen.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 25 (1 Zoll)
• Werkstoff Gehäuse: AMETAL-C
• Anschluss: Innengewinde zylindrisch (BSPP)
• Betriebstemperatur: -20 Grd. C bis +120 Grd. C
• Kvs-Wert: 8,59
• Mit Entleerungsventil: ja
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Geeignet für Handbedienung: ja

Das IMI TA Strangregulierventil STAD bietet eine zuverlässige und präzise hydraulische Einregulierung für diverse Anlagen. Seine robuste Bauweise aus AMETAL-C, die stufenlose Voreinstellung mit digitaler Anzeige und die integrierten Mess- und Entleerungsfunktionen machen es zu einer effizienten Lösung für Heizungs-, Klima- und Industrieanwendungen. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 25 (1 Zoll) ist es für einen breiten Temperaturbereich von -20 Grd. C bis +120 Grd. C ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52851625
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 8,59
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1 Zoll (25)
