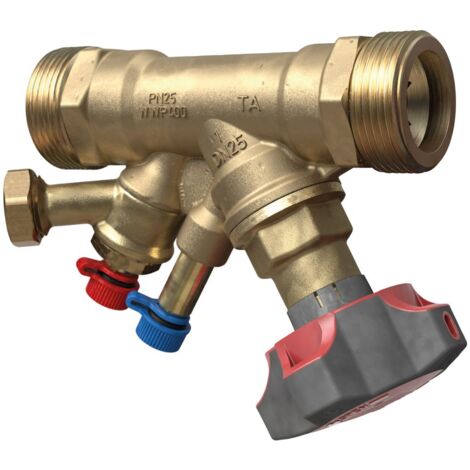

IMI TA Strangregulierventil STADA, PN 25 Außengewinde, DN 15, mit Entleerung

IMI TA Strangregulierventil STADA, Nennweite DN 15 Nenndruck PN 25, Außengewinde, mit Entleerung

Das IMI TA Strangregulierventil STADA, Nennweite DN 15 und Nenndruck PN 25, ist ein präzises Einregulierungsventil mit Außengewinde und Entleerungsfunktion. Es ist optimal für die Sekundärseite in Heizungs-, Klima- und Kältesystemen sowie Industrieanlagen geeignet und zeichnet sich durch sein korrosionsbeständiges Gehäuse aus AMETAL-C aus.

Wie funktioniert die präzise Einregulierung und Messung?

Das STADA Einregulierungsventil von IMI TA bietet höchste Genauigkeit für hydraulische Systeme. Die stufenlose Voreinstellung erfolgt durch eine Hubbegrenzung und wird über eine digitale Anzeige im Handrad dargestellt. Diese Einstellung ist plombierbar, um eine dauerhafte Konfiguration zu ermöglichen. Alle Bedienungselemente sind auf der Handradseite angeordnet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie eine Sitzdichtung mit EPDM-O-Ring stellen eine zuverlässige Funktion sicher.

Welche Einsatzbereiche und Materialqualität zeichnen das Ventil aus?

Das Ventil ist speziell für den Einsatz auf der Sekundärseite von Heizungs- und Kältesystemen konzipiert und findet auch in Heizungs-, Klima- und Industrieanlagen Anwendung. Gehäuse und Innengarnitur bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C, was eine lange Lebensdauer und hohe Zuverlässigkeit sicherstellt.

Welche Mess- und Entleerungsfunktionen sind integriert?

Für die präzise Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung bieten. Das Strangregulierventil ist zudem mit einem Füll- und Entleerungsventil ausgestattet, das einen drehbaren Schlauchanschluss G 3/4 besitzt. Ein Messanschluss und ein Impulsleitungsanschluss sind ebenfalls vorhanden. Für die Bedienung ist kein Spezialwerkzeug erforderlich.

Welchen Betriebstemperaturbereich deckt das Ventil ab?

Das Ventil ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt. Es eignet sich für warmes Trinkwasser, Leitungswasser und Heizungswasser.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 15 (1/2 Zoll)
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff Gehäuse: Ametal
• Werkstoffgüte: Ametal-C
• Betriebstemperatur: -20 °C bis +120 °C
• Kvs-Wert: 2,56
• Durchmesser Handrad: 70
• Bedienhöhe: 114
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STADA bietet eine zuverlässige und präzise Lösung für die hydraulische Einregulierung in anspruchsvollen Heizungs-, Klima- und Industrieanlagen. Mit einem Nenndruck von PN 25, einem Nenndurchmesser von DN 15 und der Fertigung aus korrosionsbeständigem AMETAL-C ist es für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und stellt eine langlebige Komponente in jedem System dar.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52852615
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 114
• Kvs-Wert: 2,56
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1/2 Zoll (15)
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 114
• Kvs-Wert: 2,56
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1/2 Zoll (15)
