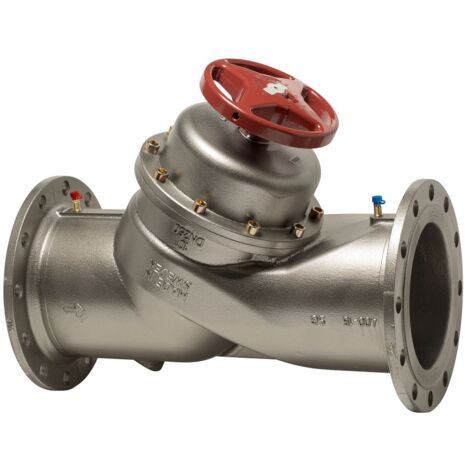

IMI TA Strangregulierventil STAF Flanschanschluß, DN 250, PN 16

IMI TA Strangregulierventil STAF, Nennweite DN 250 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss in Nennweite DN 250 und Nenndruck PN 16 ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal für den Einsatz auf der Sekundärseite in Heizungs- und Kältesystemen konzipiert und bietet höchste Genauigkeit. Das Ventil ist für manuelle Handbedienung ausgelegt und verfügt über eine stufenlose Voreinstellung.

Wie ist die Konstruktion des Ventils beschaffen?

Das IMI TA Strangregulierventil STAF ist in Schrägsitzbauweise ausgeführt. Das Gehäuse besteht aus Gusseisen GG 25 DIN 1691, während die Innengarnitur aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt ist. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie ein druckentlasteter Ventilkegel sind weitere Merkmale. Der Oberflächenschutz ist beschichtet.

Wie erfolgt die präzise Einregulierung und Messung?

Die stufenlose Voreinstellung erfolgt durch Hubbegrenzung und wird digital im Handrad angezeigt. Diese Einstellung ist plombierbar, um eine reproduzierbare und gegen unbefugtes Verstellen gesicherte Funktion zu ermöglichen. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (zweifach dichtend) vorhanden, was einen Messanschluss ermöglicht. Alle Bedienungselemente sind auf der Handradseite angeordnet. Ein Standanzeiger ist ebenfalls integriert.

Für welche Anwendungen und Betriebsbedingungen ist das Ventil geeignet?

Das Strangregulierventil STAF von IMI TA ist speziell für den Einsatz in Heizungs-, Klima- und Industrieanlagen konzipiert. Es eignet sich hervorragend für die Sekundärseite in Heizungs- und Kältesystemen und ist für Heizungswasser geeignet. Eine Verwendung für warmes Trinkwasser oder Leitungswasser ist nicht vorgesehen. Die Betriebstemperatur liegt zwischen -10 Grd. C und +120 Grd. C. Für die Montage ist ein Flanschanschluss vorgesehen, sowohl für Anschluss 1 als auch für Anschluss 2.

Welche Vorteile bietet die Handhabung?

Die Konstruktion des IMI TA Strangregulierventils STAF ermöglicht höchste Genauigkeit in hydraulischen Systemen. Die stufenlose Voreinstellung durch Hubbegrenzung und die digitale Anzeige im Handrad ermöglichen eine exakte Anpassung an die Systemanforderungen. Die selbstdichtenden Messnippel erleichtern die präzise Druckverlust- und Durchflussmessung. Ein weiterer Vorteil ist, dass für die Bedienung des Ventils kein Spezialwerkzeug erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 250
• Nenndruck: PN 16
• Betriebstemperatur: -10 Grd. C bis +120 Grd. C
• Werkstoff des Gehäuses: Gusseisen GG 25 (GJL-250)
• Werkstoff Innengarnitur: AMETAL-C
• Kvs-Wert: 1185
• Anschluss: Flansch
• Bedienhöhe: 420
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF bietet eine zuverlässige Lösung für die präzise hydraulische Einregulierung in Heizungs-, Klima- und Industrieanlagen. Mit einem Nenndurchmesser von DN 250 und einem Nenndruck von PN 16 ist es für anspruchsvolle Anwendungen ausgelegt. Die robuste Bauweise aus Gusseisen und die Innengarnitur aus AMETAL-C sichern eine lange Lebensdauer und hohe Funktionssicherheit. Der Kvs-Wert von 1185 unterstreicht die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52181094
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 420
• Kvs-Wert: 1185
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 250
