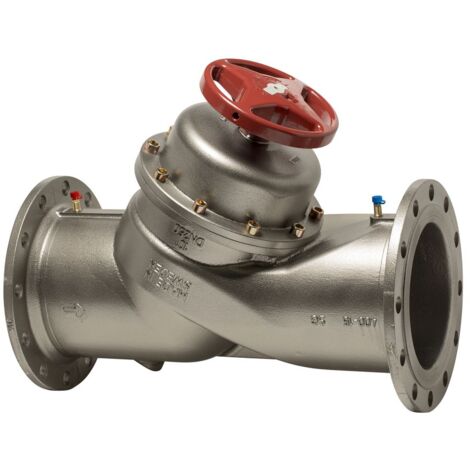

IMI TA Strangregulierventil STAF Flanschanschluß, DN 300, PN 16

IMI TA Strangregulierventil STAF, Nennweite DN 300 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss, Nennweite DN 300 und Nenndruck PN 16, ist ein manuell bedienbares Einregulierungsventil für die präzise hydraulische Abstimmung. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen geeignet und findet breite Anwendung in Heizungs-, Klima- und Industrieanlagen.

Wie ermöglicht das STAF Ventil eine präzise Einregulierung?

Das STAF dient als Einregulierungsventil mit Voreinstellung in Schrägsitzbauweise. Eine stufenlose Voreinstellung wird durch Hubbegrenzung ermöglicht und über eine digitale Anzeige im Handrad dargestellt. Diese Einstellung ist plombierbar, um Manipulationen zu verhindern. Für die Messung von Druckverlust und Durchfluss sind selbstdichtende Messnippel mit zweifacher Abdichtung vorhanden.

Welche Merkmale zeichnen die Konstruktion und Handhabung aus?

Das Gehäuse des Ventils besteht aus Gusseisen GG 25 (GJL-250) gemäß DIN 1691, was eine hohe Robustheit sicherstellt. Die Innengarnitur ist aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt. Die Schrägsitzbauweise und der druckentlastete Ventilkegel tragen zur Langlebigkeit und zuverlässigen Funktion bei. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung ist ebenfalls integriert. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Das Ventil ist für die Handbedienung geeignet und erfordert kein Spezialwerkzeug.

Welche technischen Spezifikationen sind für den Betrieb relevant?

Das Ventil ist für einen Betriebstemperaturbereich von -10 °C bis +120 °C ausgelegt und hat einen Nenndruck von PN 16. Der Kvs-Wert beträgt 1450, was eine hohe Durchflusskapazität anzeigt. Das Ventil verfügt über einen Oberflächenschutz durch Beschichtung und ist mit einem Standanzeiger sowie Messnippeln ausgestattet. Der Winkel der Spindel beträgt 45 Grad.

Technische Daten

• Nenndurchmesser: DN 300
• Nenndruck: PN 16
• Anschlussart: Flansch
• Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
• Werkstoff Innengarnitur: AMETAL-C
• Betriebstemperatur: -10 °C bis +120 °C
• Kvs-Wert: 1450
• Bedienhöhe: 480
• Winkel der Spindel: 45°
• Oberflächenschutz: beschichtet
• Mit Messanschluss: ja

Das IMI TA Strangregulierventil STAF in DN 300 und PN 16 ist eine robuste und präzise Lösung für die hydraulische Einregulierung. Mit seiner stufenlosen Voreinstellung, dem Kvs-Wert von 1450 und einem Betriebstemperaturbereich von -10 °C bis +120 °C stellt es eine zuverlässige Komponente für Heizungs-, Klima- und Industrieanlagen dar.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52181095
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 480
• Kvs-Wert: 1450
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 300
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 480
• Kvs-Wert: 1450
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 300
