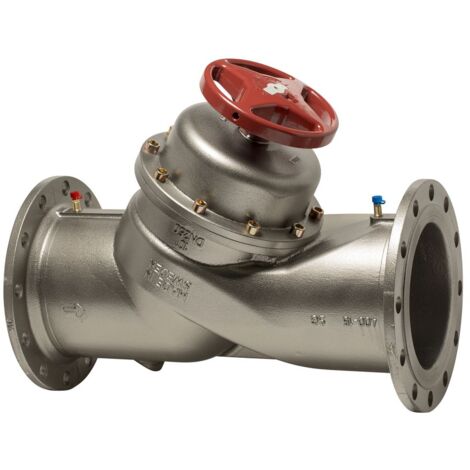

IMI TA Strangregulierventil STAF Flanschanschluß, DN 350, PN 16

Name: IMI TA Strangregulierventil STAF Flanschanschluß, DN 350, PN 16
Brand: IMI HYDRONIC ENGINEERING
SKU: 52181096
Price: 19222.6 EUR
Availability: InStock

20 € Rabatt ab 300 €
mit dem Code

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

IMI TA Strangregulierventil STAF, Nennweite DN 350 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss ist ein präzises Bauteil für hydraulische Systeme. Es ist für einen Nenndurchmesser von DN 350 und einen Nenndruck von PN 16 ausgelegt. Das Ventil eignet sich optimal für den Einsatz auf der Sekundärseite in Heizungs- und Kältesystemen sowie in Heizungs-, Klima- und Industrieanlagen.

Wofür ist das IMI TA Strangregulierventil STAF geeignet?

Das STAF ist als Einregulierungsventil konzipiert und bietet höchste Genauigkeit für die hydraulische Abstimmung. Es ist besonders für die Sekundärseite in Heizungs- und Kältesystemen geeignet. Der Einsatz erstreckt sich auf Heizungs-, Klima- und Industrieanlagen, wo eine präzise Durchflussregelung erforderlich ist.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Strangregulierventils besteht aus robustem Gusseisen GG 25 (GJL-250) gemäß DIN 1691 und ist beschichtet. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt. Die Schrägsitzbauweise und eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung tragen zur Zuverlässigkeit bei. Der Ventilkegel ist druckentlastet, was die Bedienung erleichtert. Für die Installation ist kein Spezialwerkzeug erforderlich.

Wie erfolgt die präzise Einstellung und Messung?

Das Ventil verfügt über eine stufenlose Voreinstellung durch Hubbegrenzung, die digital im Handrad angezeigt wird. Alle Bedienungselemente sind auf der Handradseite angeordnet. Die Voreinstellung ist plombierbar, um Manipulationen zu verhindern. Für die Druckverlust- beziehungsweise Durchflussmessung sind selbstdichtende Messnippel vorhanden, die zweifach dichtend sind. Dies ermöglicht eine genaue hydraulische Erfassung und Einregulierung im System. Ein Standanzeiger ist ebenfalls integriert.

Technische Daten

Nenndurchmesser: DN 350
Nenndruck: PN 16
Anschluss: Flansch
Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
Oberflächenschutz: beschichtet
Kvs-Wert: 2200
Betriebstemperatur: -10 °C bis +120 °C
Winkel der Spindel: 45
Bedienhöhe: 585
Mit Messanschluss: ja

Das IMI TA STAF Strangregulierventil mit Flanschanschluss, Nenndurchmesser DN 350 und Nenndruck PN 16, ist eine robuste und präzise Lösung für die hydraulische Regelung in Heizungs-, Klima- und Industrieanlagen. Die stufenlose Voreinstellung mit digitaler Anzeige im Handrad und die selbstdichtenden Messnippel ermöglichen eine effiziente Systemleistung und eine einfache Wartung bei Betriebstemperaturen von -10 °C bis +120 °C.

Produktspezifikation

Hersteller-Warengruppe: Ventile manuell/statisch
Hersteller-Produktgruppe: IMI TA
Hersteller-Artikelnummer: 52181096
Oberflächenschutz: beschichtet
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoffgüte: Gusseisen GG 25 (GJL-250)
Werkstoff des Gehäuses: Gusseisen
Mit Thermometer: nein
Geeignet für Handbedienung: ja
Druckstufe Artikel: PN 16
Mit Entleerungsventil: nein
Mit verlängerten Messnippeln: nein
Thermostatisch: nein
Druckstufe Flansch: PN 16
Winkel der Spindel: 45
Mit Messanschluss: ja
Mit Impulsleitungsanschluss: nein
Geeignet für warmes Trinkwasser: nein
Geeignet für Leitungswasser: nein
Geeignet für Heizungswasser: ja
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Bedienhöhe: 585
Kvs-Wert: 2200
Mit Standanzeiger: ja
Mit Messnippel: ja
Motorgesteuert: nein
Nenndurchmesser: DN 350
Oberflächenschutz: beschichtet
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoffgüte: Gusseisen GG 25 (GJL-250)
Werkstoff des Gehäuses: Gusseisen
Mit Thermometer: nein
Geeignet für Handbedienung: ja
Druckstufe Artikel: PN 16
Mit Entleerungsventil: nein
Mit verlängerten Messnippeln: nein
Thermostatisch: nein
Druckstufe Flansch: PN 16
Winkel der Spindel: 45
Mit Messanschluss: ja
Mit Impulsleitungsanschluss: nein
Geeignet für warmes Trinkwasser: nein
Geeignet für Leitungswasser: nein
Geeignet für Heizungswasser: ja
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Bedienhöhe: 585
Kvs-Wert: 2200
Mit Standanzeiger: ja
Mit Messnippel: ja
Motorgesteuert: nein
Nenndurchmesser: DN 350

Eigenschaften

Marke
IMI HYDRONIC ENGINEERING
Länge
128.5 cm
Breite
35 cm
Höhe
800 mm
Gewicht
300 kg
