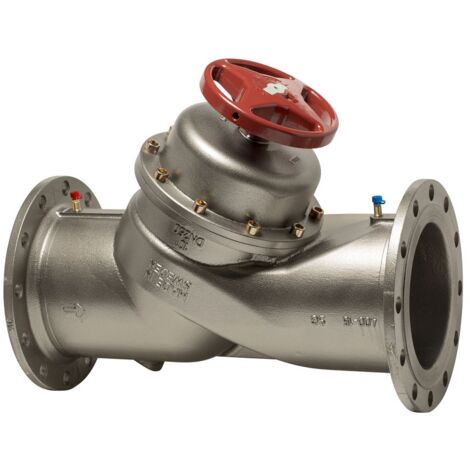

IMI TA Strangregulierventil STAF-SG Flanschanschluß, DN 200, PN 25

IMI TA Strangregulierventil STAF-SG, Nennweite DN 200 Nenndruck PN 25, Flanschanschluss

Der IMI TA Strangregulierventil STAF-SG mit Flanschanschluss in DN 200 und PN 25 ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Heizungs-, Klima- und Industrieanlagen geeignet.

Welche Materialien und Bauweisen zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus Sphäroguss GGG 50 DIN 1693. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für eine zuverlässige Funktion. Der Ventilkegel ist druckentlastet, und die Sitzdichtung erfolgt über einen Kegel mit O-Ring aus EPDM. Der Oberflächenschutz ist beschichtet.

Wie erfolgt die präzise Einstellung und Messung?

Eine stufenlose Voreinstellung wird durch Hubbegrenzung und eine digitale Anzeige im Handrad ermöglicht. Diese Einstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Für die Druckverlust- beziehungsweise Durchflussmessung sind selbstdichtende Messnippel vorhanden, die zweifach dichtend ausgeführt sind. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Das Ventil verfügt über einen Standanzeiger und Messnippel.

Für welche Anwendungen ist das Strangregulierventil konzipiert?

Das Strangregulierventil ist in Schrägsitzbauweise ausgeführt und eignet sich für den Einsatz in Heizungs-, Klima- und Industrieanlagen. Die Flansche entsprechen der ISO 7005-2, und die Baulänge ist nach ISO 5752 Serie 1, DIN 3202 T1 F1 genormt. Der Nenndruck beträgt PN 25, und der Betriebstemperaturbereich liegt zwischen -10 °C und +120 °C. Es ist für Heizungswasser geeignet.

Technische Daten

• Nenndurchmesser: DN 200
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Werkstoff Gehäuse: GGG 50 DIN 1693 (Sphäroguss)
• Werkstoff Innengarnitur: AMETAL-C
• Anschluss: Flansch
• Kvs-Wert: 765
• Bedienhöhe: 430
• Winkel der Spindel: 45
• Geeignet für: Heizungswasser

Das IMI TA Strangregulierventil STAF-SG bietet eine zuverlässige und präzise hydraulische Einregulierung für anspruchsvolle Anwendungen. Mit einem Nenndurchmesser von DN 200 und einem Nenndruck von PN 25 sowie einem Kvs-Wert von 765 ist es eine leistungsstarke Komponente für Heizungs-, Klima- und Industrieanlagen. Die robuste Konstruktion aus GGG 50 DIN 1693 und AMETAL-C trägt zu einer langen Lebensdauer und hohen Funktionssicherheit bei.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52182093
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 430
• Kvs-Wert: 765
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 200
