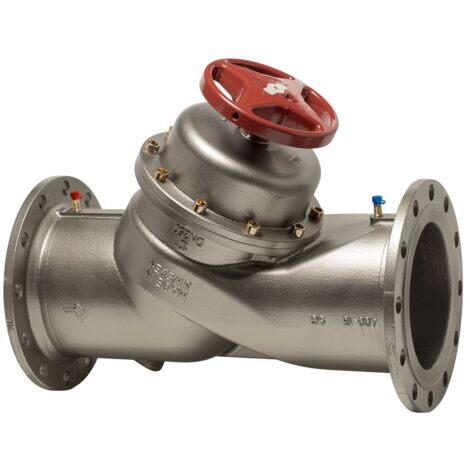

IMI TA Strangregulierventil STAF-SG Flanschanschluß, DN 250, PN 25

IMI TA Strangregulierventil STAF-SG, Nennweite DN 250 Nenndruck PN 25, Flanschanschluss

Der IMI TA Strangregulierventil STAF-SG mit Flanschanschluss, Nennweite DN 250 und Nenndruck PN 25, ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal geeignet für die Sekundärseite in Heizungs- und Kältesystemen sowie in Klima- und Industrieanlagen. Dieses Ventil ermöglicht eine exakte Durchflussregelung bei Betriebstemperaturen von -10 °C bis +120 °C.

Wie ist das Gehäuse und die Innengarnitur des STAF-SG konstruiert?

Das Gehäuse des STAF-SG besteht aus hochwertigem Sphäroguss (GGG 50 nach DIN 1693), der für hohe Stabilität und Langlebigkeit sorgt. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt, was die Zuverlässigkeit und Beständigkeit des Ventils in anspruchsvollen Umgebungen unterstützt. Die Schrägsitzbauweise trägt zur präzisen Einregulierung bei.

Welche Funktionen und Einstellmöglichkeiten bietet das Strangregulierventil?

Das Ventil verfügt über eine stufenlose Voreinstellung mittels Hubbegrenzung, die über eine digitale Anzeige im Handrad ablesbar und plombierbar ist. Die nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für eine sichere und präzise Einstellung. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung erleichtert.

Wie ist die Dichtung und Messfunktion des STAF-SG ausgeführt?

Der Ventilkegel ist druckentlastet und die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM, was eine zuverlässige Abdichtung ermöglicht. Zudem sind selbstdichtende, doppelt dichtende Messnippel integriert, die eine einfache und sichere Druckverlust- sowie Durchflussmessung ermöglichen.

Welche Normen und Anschlussmaße erfüllt das Ventil?

Die Flansche entsprechen der Norm ISO 7005-2, während die Baulänge nach ISO 5752 Serie 1 und DIN 3202 T1 F1 ausgeführt ist. Diese Normkonformität ermöglicht eine einfache Integration in bestehende Anlagen mit standardisierten Anschlussmaßen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nennweite: DN 250
• Nenndruck: PN 25
• Gehäusematerial: Sphäroguss GGG 50 DIN 1693
• Innengarnitur: AMETAL-C
• Sitzdichtung: Kegel mit O-Ring aus EPDM
• Betriebstemperatur: -10 °C bis +120 °C
• Flansche: Nach ISO 7005-2
• Baulänge: Nach ISO 5752 Serie 1, DIN 3202 T1 F1
• Spindel: Nichtsteigend

Das IMI TA Strangregulierventil STAF-SG bietet eine präzise und zuverlässige hydraulische Einregulierung für Heizungs-, Klima- und Industrieanlagen. Mit seinem robusten Sphärogussgehäuse, der korrosionsbeständigen AMETAL-C Innengarnitur und der stufenlosen Voreinstellung mit digitaler Anzeige ist es eine langlebige Lösung für Betriebstemperaturen von -10 °C bis +120 °C und einem Nenndruck von PN 25.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52182094
