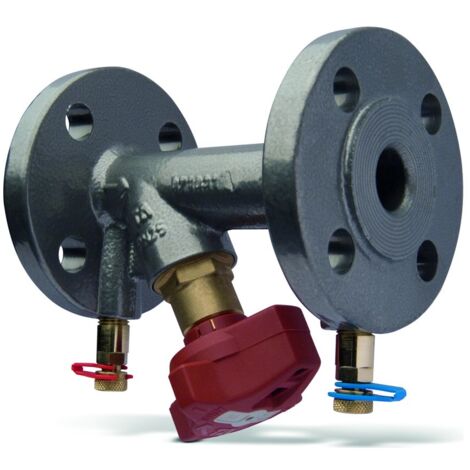

IMI TA Strangregulierventil STAF/STAF-SG Flanschanschluß, DN 20, PN 16/25

Name: IMI TA Strangregulierventil STAF/STAF-SG Flanschanschluß, DN 20, PN 16/25
Brand: HEIMEIER
SKU: 52182020
Price: 271.8 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

IMI TA Strangregulierventil STAF/STAF-SG, Nennweite DN 20 Nenndruck PN 25, Flanschanschluss

Das IMI TA Strangregulierventil STAF/STAF-SG mit Flanschanschluss in DN 20 ist für einen Nenndruck von PN 16/25 ausgelegt. Es bietet höchste Genauigkeit für hydraulische Systeme und ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Klima- und Industrieanlagen geeignet. Das Ventil ermöglicht eine stufenlose Voreinstellung und präzise Durchflussmessung.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Strangregulierventils besteht aus Grauguss (STAF) oder Sphäroguss (STAF-SG). Die Werkstoffgüte wird für Grauguss als GGG 50 DIN 1693 und für Sphäroguss als Gusseisen EN-GJS-400-18 (GGG 40.3) angegeben. Die Innengarnitur ist aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt. Für die Sitzdichtung kommt ein Kegel mit O-Ring aus EPDM zum Einsatz. Der Oberflächenschutz ist beschichtet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung trägt zur Betriebssicherheit bei.

Wie erfolgt die präzise Einregulierung und Durchflussmessung?

Eine stufenlose Voreinstellung ist durch eine Hubbegrenzung möglich und wird über eine digitale Anzeige im Handrad dargestellt. Diese Einstellung ist plombierbar, um Manipulationen zu verhindern. Das Ventil ist für Handbedienung geeignet und verfügt über ein Handrad mit einem Durchmesser von 70 mm. Selbstdichtende Messnippel mit zweifacher Abdichtung dienen der Druckverlust- beziehungsweise Durchflussmessung. Alle Bedienungselemente sind auf der Handradseite angeordnet. Ein Messanschluss und ein Standanzeiger sind vorhanden.

Für welche Anwendungen und unter welchen Bedingungen ist das Ventil einsetzbar?

Das Strangregulierventil ist speziell für den Einsatz in Heizungs-, Klima- und Industrieanlagen konzipiert und eignet sich besonders für Heizungswasser. Die Flansche entsprechen ISO 7005-2 und die Baulänge ISO 5752 Serie 1, DIN 3202 T1 F1. Der Betriebstemperaturbereich liegt zwischen -10 °C und +120 °C. Der Nenndruck beträgt PN 16/25, wobei die Druckstufe des Artikels und der Flansche PN 25 ist.

Technische Daten

Nenndurchmesser: DN 20
Nenndruck: PN 16/25
Druckstufe Artikel: PN 25
Druckstufe Flansch: PN 25
Betriebstemperatur: -10 °C bis +120 °C
Kvs-Wert: 5,7
Werkstoff Gehäuse: Grauguss (STAF) / Sphäroguss (STAF-SG)
Werkstoffgüte: GGG 50 DIN 1693 / Gusseisen EN-GJS-400-18 (GGG 40.3)
Durchmesser Handrad: 70 mm
Bedienhöhe: 100 mm
Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF/STAF-SG in DN 20 und PN 16/25 stellt eine präzise Lösung für die hydraulische Einregulierung dar. Mit seinem robusten Gehäuse aus Grauguss oder Sphäroguss, der korrosionsbeständigen Innengarnitur aus AMETAL-C und der stufenlosen Voreinstellung mit digitaler Anzeige ist es eine zuverlässige Komponente für Heizungs-, Klima- und Industrieanlagen. Die integrierten Messnippel ermöglichen eine einfache und genaue Durchflussmessung. Der Kvs-Wert liegt bei 5,7 und der Betriebstemperaturbereich erstreckt sich von -10 °C bis +120 °C.
