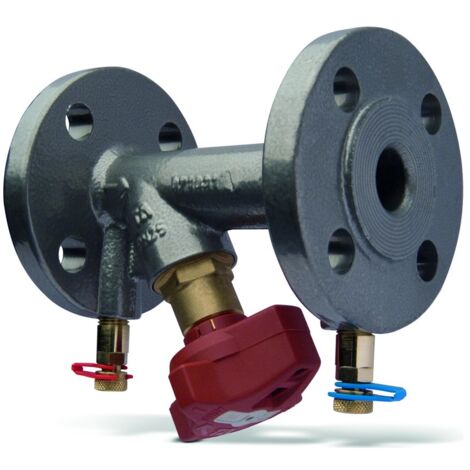

IMI Heimeier TA Strangregulierventil STAF/STAF-SG Flanschanschluß, DN 25, PN 16/25

IMI TA Strangregulierventil STAF/STAF-SG, Nennweite DN 25 Nenndruck PN 25, Flanschanschluss

Das IMI TA Strangregulierventil STAF/STAF-SG mit Flanschanschluss ist ein manuell bedienbares Einregulierungsventil, das für die präzise hydraulische Einregulierung in Heizungs-, Klima- und Industrieanlagen konzipiert wurde. Mit einer Nennweite von DN 25 und einem Nenndruck von PN 25 eignet es sich optimal für die Sekundärseite in Heizungs- und Kältesystemen. Die stufenlose Voreinstellung in Schrägsitzbauweise ermöglicht eine exakte Anpassung der Strömung, wobei für die Installation kein Spezialwerkzeug erforderlich ist.

Welche Materialien ermöglichen Langlebigkeit?

Das Gehäuse des IMI TA Strangregulierventils besteht aus Gusseisen EN-GJS-400-18 (GGG 40.3), wobei die Ausführung STAF aus Grauguss und STAF-SG aus Sphäroguss gefertigt ist. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt, was eine hohe Beständigkeit gegenüber aggressiven Medien sicherstellt. Eine zuverlässige Abdichtung des Ventilkegels wird durch einen O-Ring aus EPDM ermöglicht.

Wie erfolgt die präzise Einstellung und Messung?

Die stufenlose Voreinstellung des Ventils erfolgt durch eine Hubbegrenzung und wird über eine digitale Anzeige im Handrad dargestellt. Diese Einstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für zusätzliche Betriebssicherheit. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (zweifach dichtend) sowie ein Messanschluss und ein Standanzeiger integriert.

Für welche Einsatzbedingungen ist das Ventil geeignet?

Das Strangregulierventil ist für einen Betriebstemperaturbereich von -10 °C bis +120 °C ausgelegt. Es ist speziell für Heizungswasser geeignet, jedoch nicht für warmes Trinkwasser oder Leitungswasser. Die Flansche entsprechen der Norm ISO 7005-2, und die Baulänge ist nach ISO 5752 Serie 1 sowie DIN 3202 T1 F1 genormt. Der Winkel der Spindel beträgt 45 Grad, und das Ventil ist mit einem schützenden Oberflächenschutz beschichtet.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Druckstufe Flansch: PN 25
• Kvs-Wert: 8,7
• Werkstoff des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Anschluss: Flansch
• Betriebstemperatur: -10 °C bis +120 °C
• Bedienhöhe: 109
• Durchmesser Handrad: 70
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF/STAF-SG bietet eine präzise und zuverlässige hydraulische Einregulierung für anspruchsvolle Anwendungen. Mit einem Nenndurchmesser von DN 25, einem Nenndruck von PN 25 und einem Kvs-Wert von 8,7 ist es eine robuste und langlebige Komponente für die Sekundärseite in Heizungs-, Klima- und Industrieanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52182025
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 109
• Kvs-Wert: 8,7
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
